Pergunta
Como é que se pode introduzir articulações nos apoios através do programa CRANEWAY para evitar o efeito de continuidade?
Resposta:

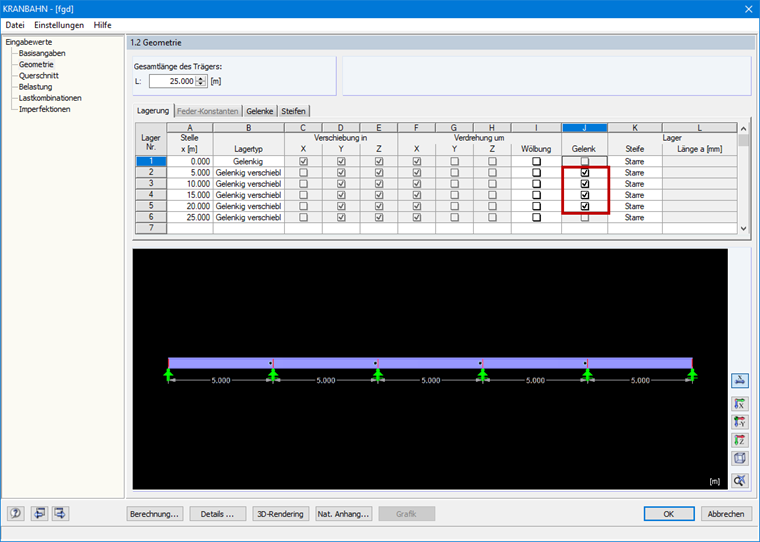

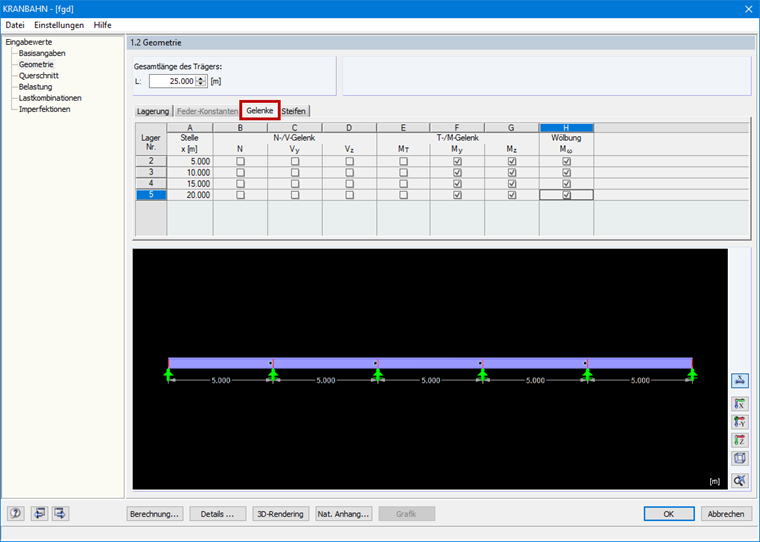

Para fazer isso, selecione a caixa de verificação da coluna J na tabela 1.2 Geometria (ver Figura 01).Em seguida, é possível visualizar as definições da articulação no separador "Articulações" (ver Figura 02).

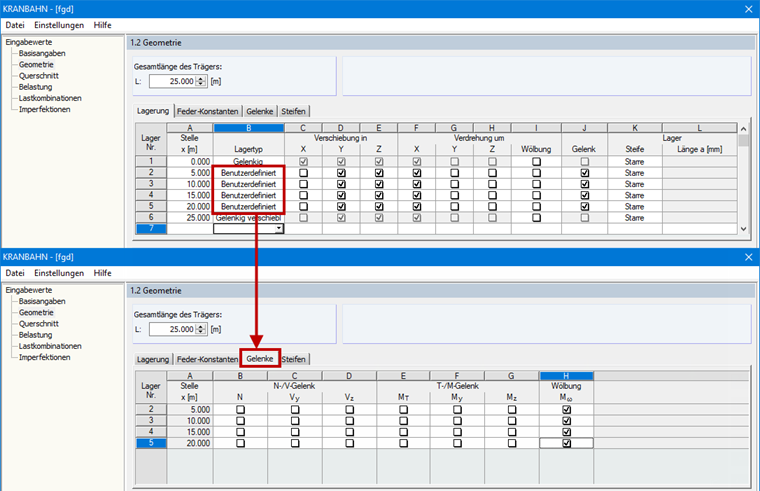

Se pretender modificar as articulações, tem de definir o tipo de apoio para "Definido pelo utilizador" no separador "Apoio". As articulações podem depois ser definidas livremente (ver Figura 03).
