Resposta:

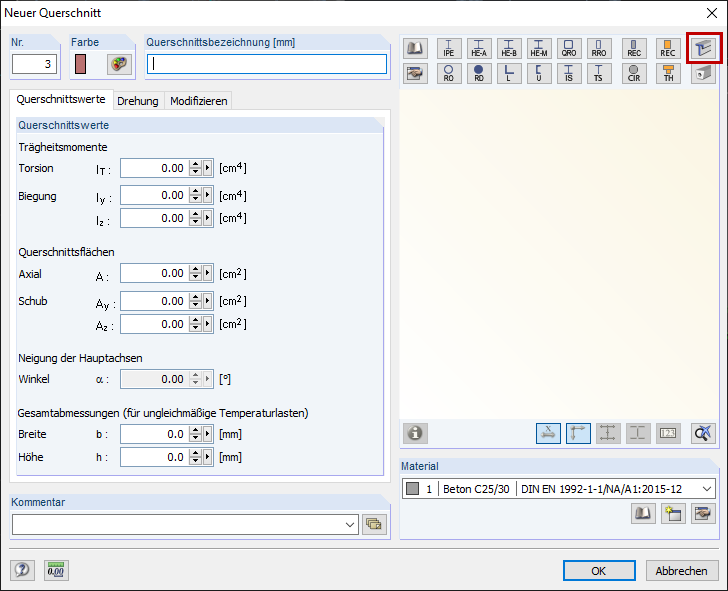

As secções criadas com o SHAPE-THIN podem ser carregadas através da biblioteca de secções. Para o fazer, clique em "Importar secção do programa SHAPE-THIN" na caixa de diálogo "Nova secção" (Figura 01).

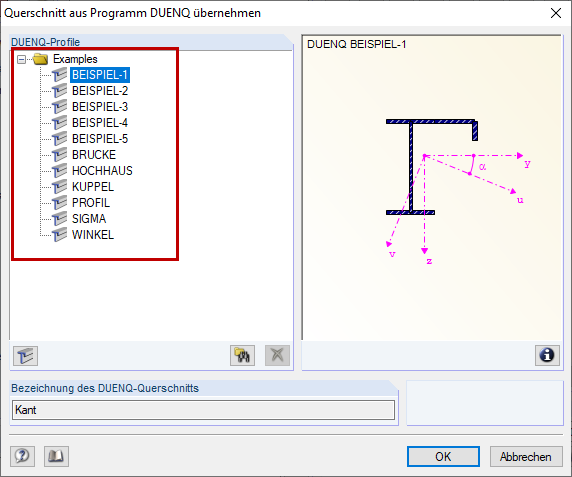

A caixa de diálogo "Importar secção do programa SHAPE-THIN" apresenta os seguintes diretórios (Figura 02):
- todos os diretórios incluídos no gestor de projetos do RFEM 5, RSTAB 8, SHAPE-THIN 8 etc.
- todos os diretórios incluídos no gestor de projetos das versões anteriores do programa SHAPE-THIN, como o SHAPE-THIN 7.

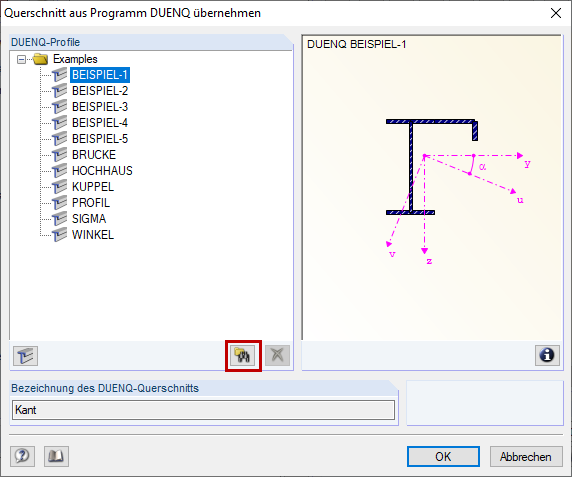

Com o botão "Procurar a secção SHAPE-THIN" (Figura 03), é possível procurar secções em diretórios que não estão integrados no gestor de projetos. Em seguida, o diretório procurado é adicionado à lista de diretórios da caixa de diálogo "Importar secção do programa SHAPE-THIN".
A secção pretendida pode ser selecionada e importada a partir do respetivo diretório. Tenha em atenção que as secções devem ser calculadas e guardadas no SHAPE-THIN antes dos valores da secção poderem ser carregados. Apenas é possível importar uma secção de cada vez.

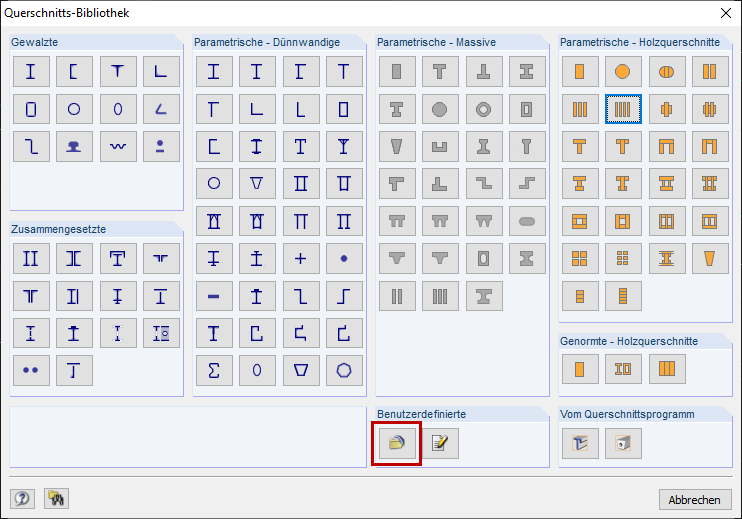

Ao importar uma secção SHAPE-THIN no RSTAB/RFEM, esta secção é importada para a biblioteca de secções definida pelo utilizador. As secções definidas pelo utilizador podem ser importadas através do botão "Carregar secções guardadas definidas pelo utilizador" da biblioteca de secções (Figura 04). Se pretende atualizar a secção na biblioteca de secções definidas pelo utilizador, importe novamente a secção modificada. O pedido de confirmação tem de ser respondido com "Sim" (Figura 05).
O vídeo mostra, inicialmente, como é importada a secção BRIDGE a partir da pasta Examples ligada ao gestor de projetos. De seguida, o exemplo-1 da secção é importado a partir do diretório Ambiente de trabalho que não está ligado ao gestor de projetos. As secções agora estão disponíveis na biblioteca de secções definidas pelo utilizador. A título de exemplo, o exemplo-1 no RFEM é eliminado e colado na biblioteca de secções definidas pelo utilizador. Posteriormente, é demonstrado como é que a secção do exemplo-1 do SHAPE-THIN é alterada e novamente importada para o RFEM.
