Resposta:

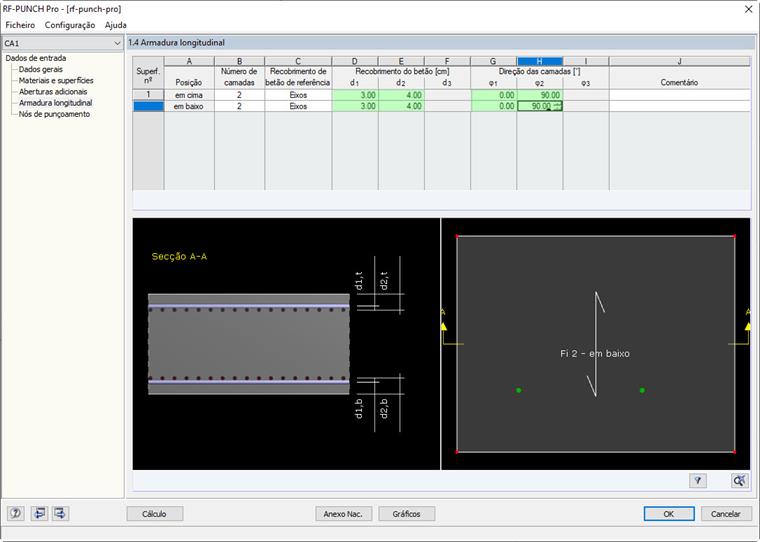

A direção da armadura phi 1 e phi 2 é apresentada na caixa de diálogo 1.4 quando clica numa das células apresentadas na Figura 01.
Pergunta
Onde é indicada a direção das camadas individuais da armadura no RF-PUNCH Pro?
