Resposta:
A opção "Usar divisão para barras com nós integrados na barra" permite dividir uma barra internamente nas localizações onde se encontram os nós.

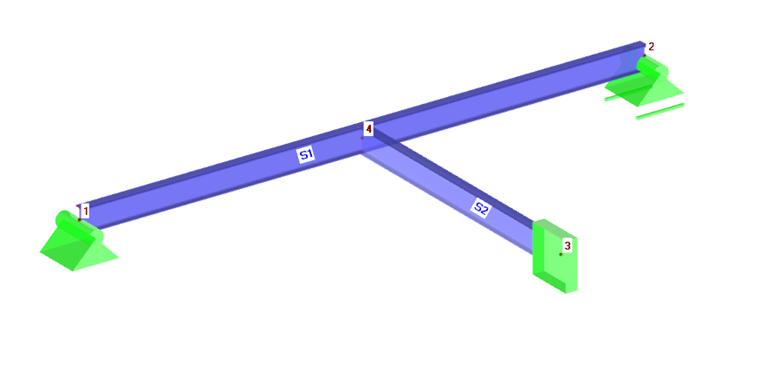

A estrutura representada na Figura 1 inclui duas barras, ou seja, a barra M1 do nó 1 ao nó 2 e a barra M2 do nó 3 ao nó 4.

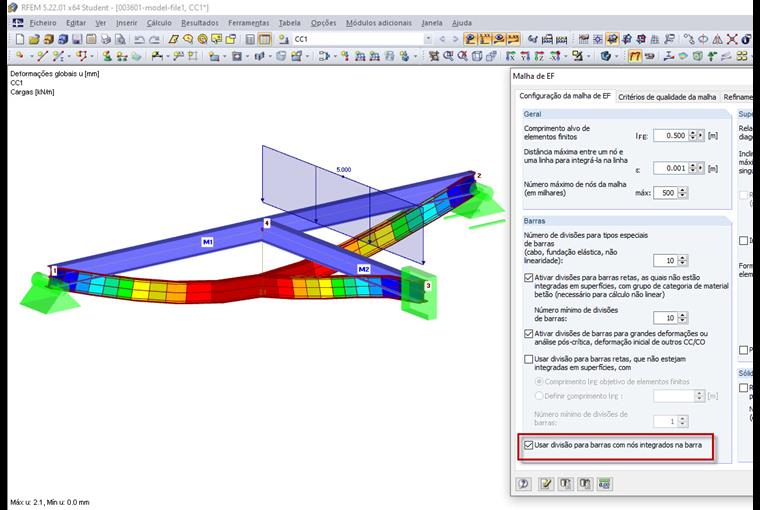

Se a opção "Usar divisão para barras com nós integrados na barra" estiver ativada, a barra M1 é dividida internamente no nó 4. Assim sendo, a barra M1 está ligada à barra M2, o que também é visível na deformação (Figura 2).

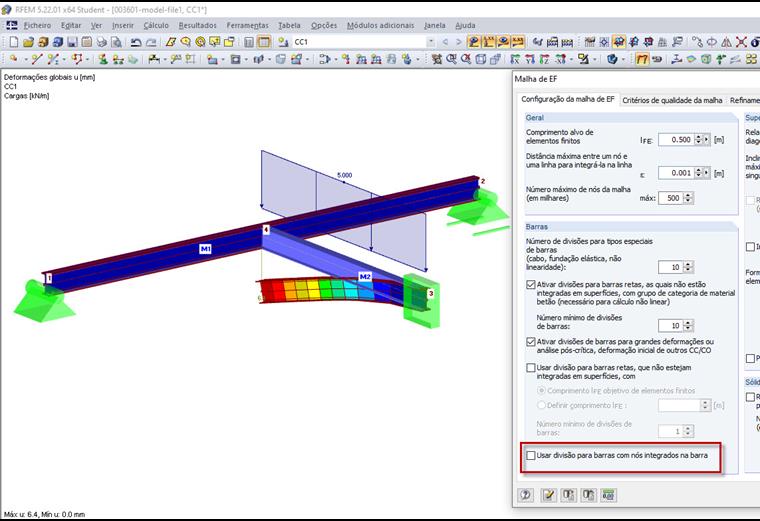

Se a opção "Usar divisão para barras com nós integrados na barra" estiver desativada, a barra M1 não é dividida internamente no nó 4. Deste modo, a barra M1 não fica ligada à barra M2. A Figura 3 mostra a deformação neste caso.

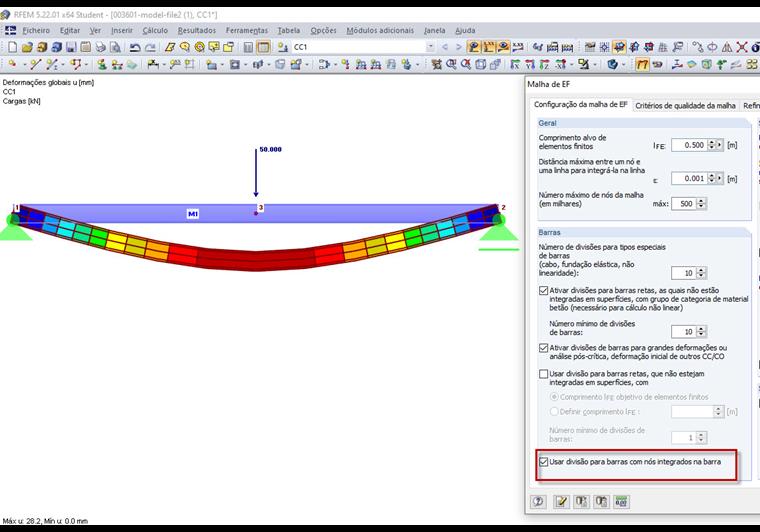

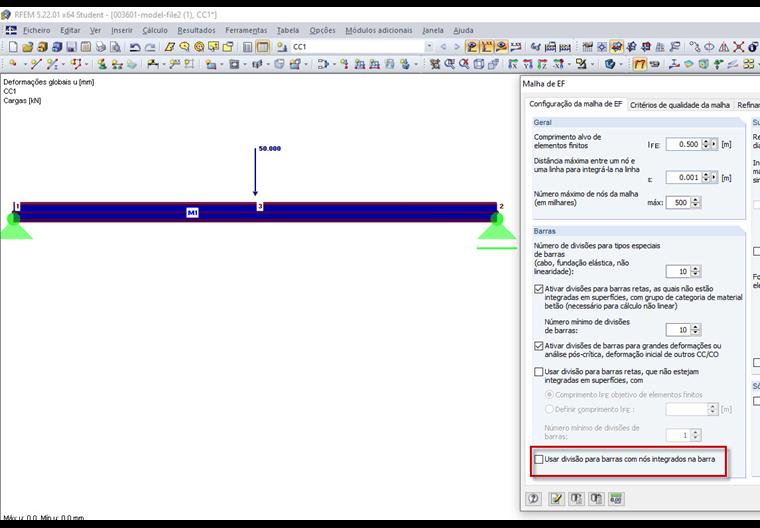

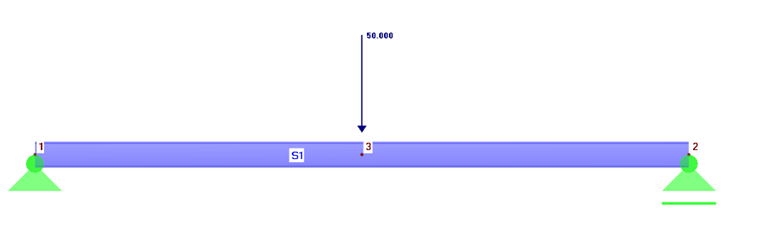

A estrutura na Figura 04 inclui a barra M1 desde os nós 1 até aos nós 2. Auf dem Stab liegt der Knoten 3, auf den eine Knotenlast PZ = 50 kN aufgebracht ist. Die Knotenlast belastet den Stab S1 nur in dem Fall, wenn die Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" aktiviert ist (Bild 5). Ist die Option deaktiviert, so wird der Stab S1 nicht durch diese Knotenlast belastet (Bild 6).
