Pergunta

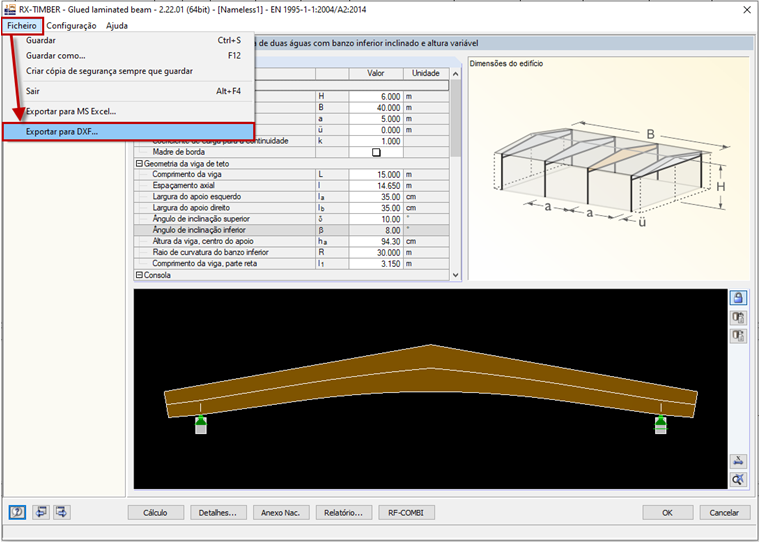

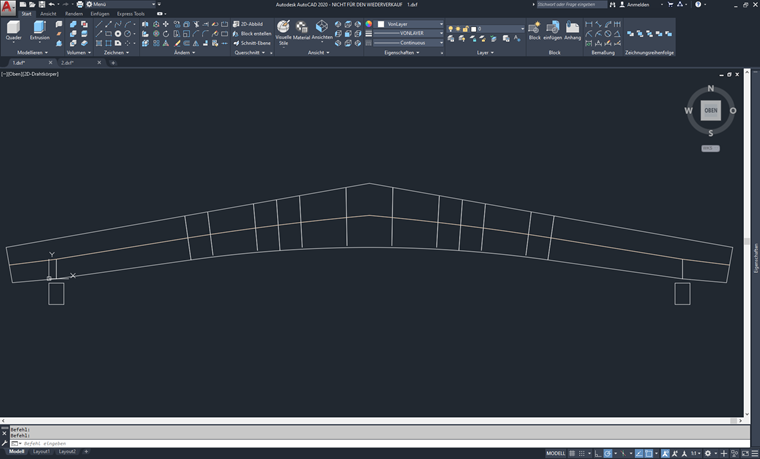

É possível apresentar um ficheiro DXF da geometria da viga utilizando o programa RX‑TIMBER Glued-Laminated Beam?
![Modelo EF de uma ligação de aço](/pt/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Rigidez de parede de painel de madeira](/pt/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Dimensionamento de pilares de madeira segundo a norma 2018 NDS no RFEM 6](/pt/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![KB 001825 | Serviço web e API para a análise das fases de construção](/pt/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![Relatório de impressão](/pt/webimage/006902/1586937/000462-pt-png-png.png?mw=512&hash=9fd52c0b533a272130c879261a7cb0083735866e)
A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.
As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
![Janela 1.1 Dados gerais](/pt/webimage/006900/1586871/000460-pt-png-png.png?mw=512&hash=faac4dc6fb8aa46d0e08644a26db816fbbd36c24)
Para a modelação de coberturas, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente.
Além disso, existe a possibilidade de considerar enfraquecimentos em apoios. Opcionalmente, pode ser definido se a verificação da pressão de apoio no lado da viga de cobertura deve ser calculada.
Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura) pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida. As cargas em consolas e tirantes podem ser introduzidas separadamente. Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Qualquer carga pontual ou distribuída pode ser introduzida manualmente.
Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo o Eurocódigo 5. Para as verificações da estabilidade e do estado limite de utilização, os dados podem ser alterados manualmente, por exemplo, para consolas, é necessário ignorar o SLS.
![Programa autónomo RX-TIMBER Roof | Dimensionamento de coberturas de madeira](/pt/webimage/002949/3082468/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Os seguintes tipos de cobertura podem ser dimensionados:
- Cobertura plana
- Cobertura de uma água
- Coberturas de duas águas (simétricas/assimétricas)
- Definição de qualquer tipo de apoio adicional e livre seleção de graus de liberdade (definição livre adicional de rigidezes de molas de translação e rotação para apoios e articulações)
- Disposição de até cinco tirantes inclusive apoios intermédios para coberturas de duas águas
- Geração automática de cargas de vento e neve
- Criação automática das combinações necessárias para a verificação dos estados limite último e de utilização, assim como da resistência ao fogo (adicionalmente podem ser definidas várias cargas de barras e de nós)
- No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
-
Alemanha DIN EN 1995-1-1/NA:2013-08 (Alemanha)
-
NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
-
BDS EN 1995-1-1/NA:2012-02 (Bulgária)
-
DK EN 1995-1-1/NA:2011-12 (Dinamarca)
-
SFS EN 1995-1-1/NA:2007-11 (Finlândia)
-
NF EN 1995-1-1/NA:2010-05 (França)
-
I S. EN 1995-1-1/NA:2010-03 (Irlanda)
-
UNI EN 1995-1-1/NA:2010-09 (Itália)
-
NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
-
ÖNORM B 1995-1-1:2015-06 (Áustria)
-
PN EN 1995-1-1/NA:2010-09 (Polónia)
-
SS EN 1995-1-1 (Suécia)
-
STN EN 1995-1-1/NA:2008-12 (Eslováquia)
-
SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
-
CSN EN 1995-1-1:2007-09 (República Checa)
-
BS EN 1995-1-1/NA:2009-10 (Reino Unido)
-
CYS EN 1995-1-1/NA:2011-02 (Chipre)
-
- Entrada simples da geometria com gráficos úteis
- Entrada de consolas de secção variável com corte da fibra na parte inferior de vigas de cobertura
- Biblioteca de materiais extensa que pode ser expandida pelo utilizador
- Determinação de quocientes de verificação, forças nos apoios e deformações
- Escalas de referência coloridas nas janelas de resultados
- Exportação direta de dados para o MS Excel
- Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
- Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
![Maske 2.2 Nachweise - Alle](/pt/webimage/006901/1586904/000461-pt-png-png.png?mw=512&hash=091f5e7e1f021d151f785a0418606325030c3ab6)
No RX-TIMBER Roof, pode definir as seguintes especificações de cálculo: *Seleção das verificações a serem realizadas (ULS, SLS, resistência ao fogo)
- Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
- Ajustamento dos valores limite recomendados para verificação do estado limite de utilização
- Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
- Aumento das resistências segundo o Eurocódigo (EN 1995‑1‑1, capítulo 3.2)
