Resposta:
As forças internas da barra (por exemplo, o momento fletorMy ) de uma barra nervurada não dependem apenas das articulações da barra definidas, mas também das forças internas da superfície na laje.

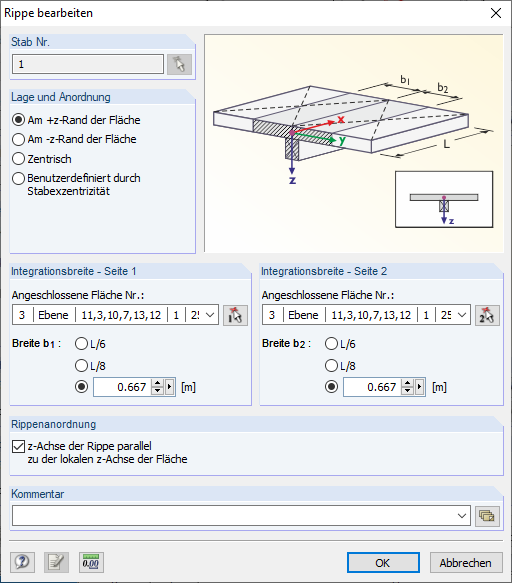

Bei der Eingabe der Rippe geben Sie eine Integrationsbreite der Flächenschnittgrößen vor.
Die Rippenschnittgrößen setzen sich aus den Stabschnittgrößen des exzentrisch angeschlossenen Rechteckquerschnittes und den über die Integrationsbreite integrierten Flächenschnittgrößen zusammen.

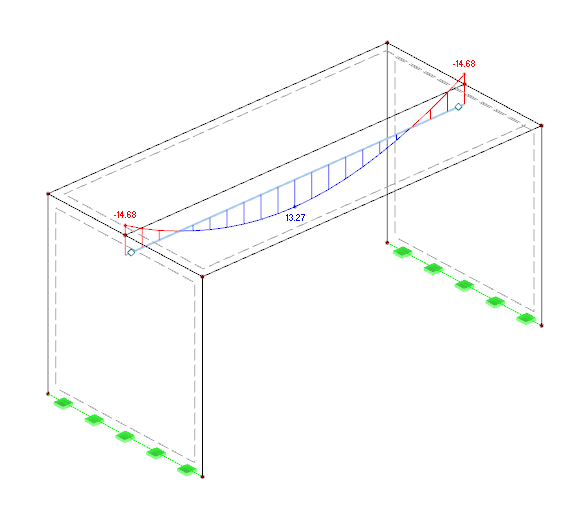

Das bedeutet nun, dass Sie bei einem Rippenstab auch trotz der Eingabe von Stabendgelenken ein Biegemoment My erhalten können, da das Biegemoment aus den aufintegrierten Flächenschnittgrößen stammen kann.

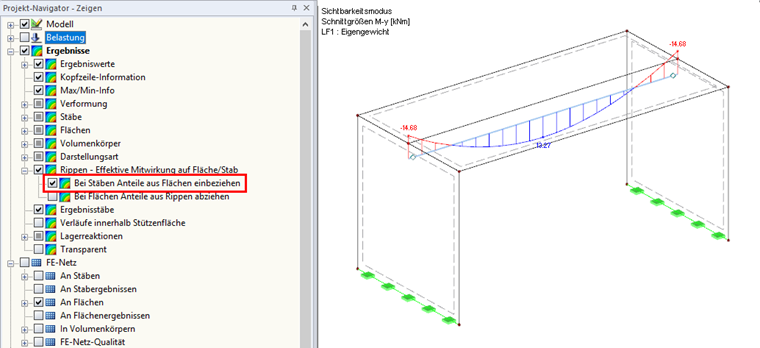

Im Zeigen-Navigator kann man einstellen, ob die Ergebnisse inklusive des Anteils aus den Flächenschnittgrößen angezeigt werden sollen (Standardeinstellung).

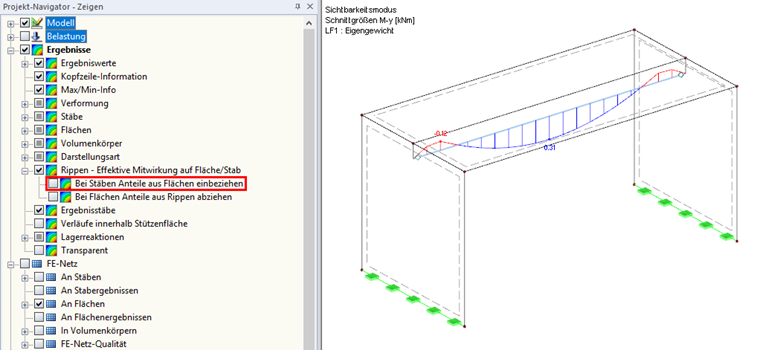

Oder ohne den Anteil der Flächenschnittgrößen

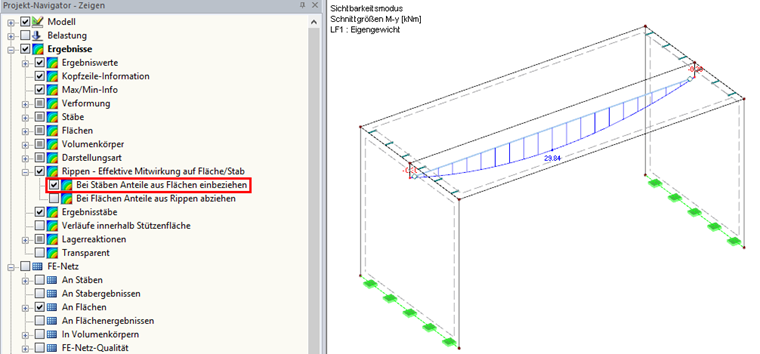

Um nun einen "Nulldurchgang" des Moments My im Rippenstab zu erhalten, müsste man im Bereich des Anschlusses der Platte an die Wand ein Liniengelenk einfügen.
