Pergunta
Também é possível introduzir a temperatura para uma superfície no plano XZ utilizando a altura (variável em Z)?
Resposta:

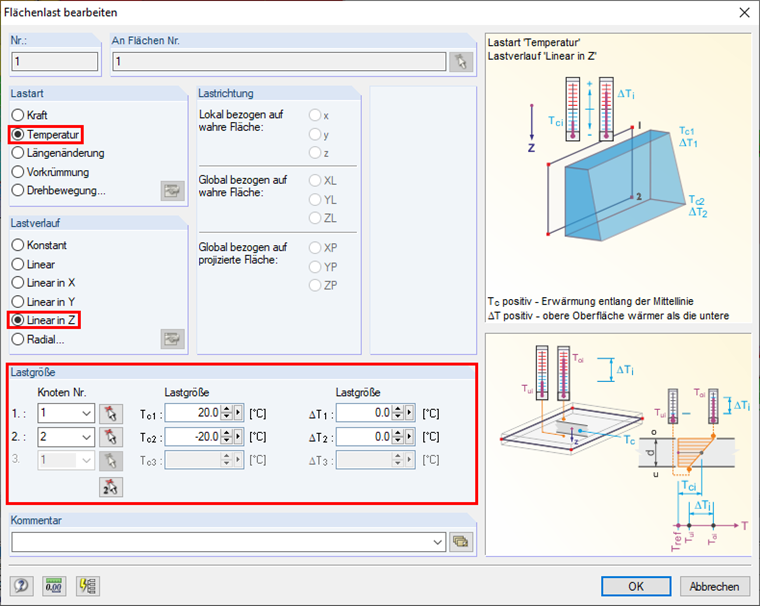

Sim, isso é possível.Ao aplicar uma nova carga de superfície, pode definir "Temperatura" como tipo de carga. Em vez de aplicar a distribuição de carga uniforme, é possível aplicar a distribuição de carga variável (por exemplo, linear em Z).
Para os valores de carga, é possível especificar se a temperatura constante ou a temperatura delta devem ser aplicadas.

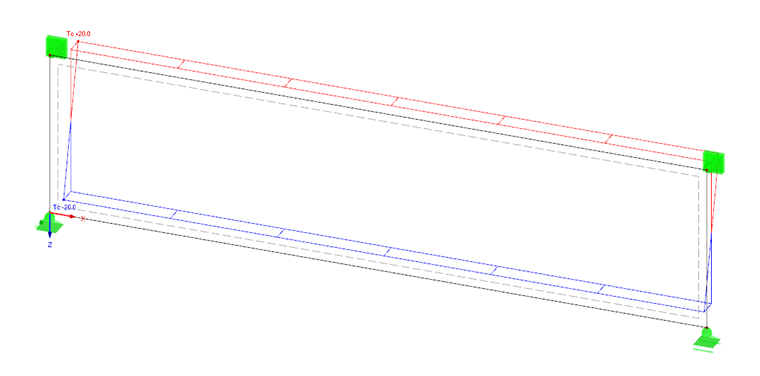

Isso resulta na seguinte especificação de carga:

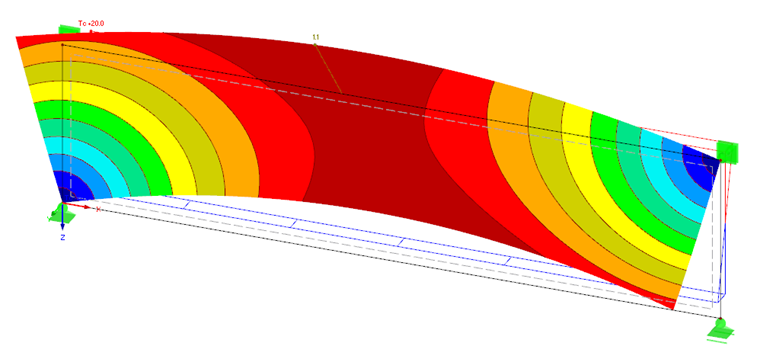

E os seguintes resultados (deformação neste caso):
Tem alguma pergunta?
