Resposta:
Para as superfícies no RFEM, os resultados são sempre apresentados em pontos de grelha. Se a disposição da grelha não estiver definida corretamente, pode acontecer que tal resultado não esteja disponível para as superfícies individuais. Portanto, não haverá nenhum valor de resultado exibido no gráfico e a superfície estará ausente na tabela de resultados.

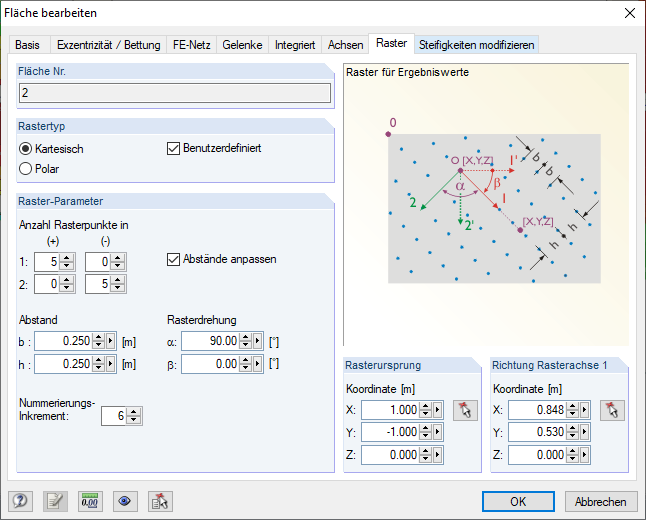

Geralmente, é suficiente reduzir o espaçamento dos pontos da grelha. Para o melhor resultado e visualização gráfica, também pode ajustar a grelha de superfície na janela de edição da superfície. Para fazer isso, clique duas vezes na superfície para abrir a caixa de diálogo "Editar superfície". Em seguida, selecione o separador "Grelha".
Aqui, pode ajustar as seguintes configurações básicas para a grelha de superfície:
- Tipo de grelha cartesiana ou polar
- Número e distâncias dos pontos da grelha por direção
Se selecionar o tipo de grelha Personalizar, pode especificar adicionalmente as seguintes opções:
- origem da grelha
- Rotação de grelha
- Direção do eixo da grelha
