Forças internas de superfície máximas e mínimas em combinações de resultados

É possível apresentar os resultados dos esforços internos correspondentes para um esforço interno máximo ou mínimo no caso de uma combinação de resultados como uma envolvente para os esforços internos da superfície?


Resposta:

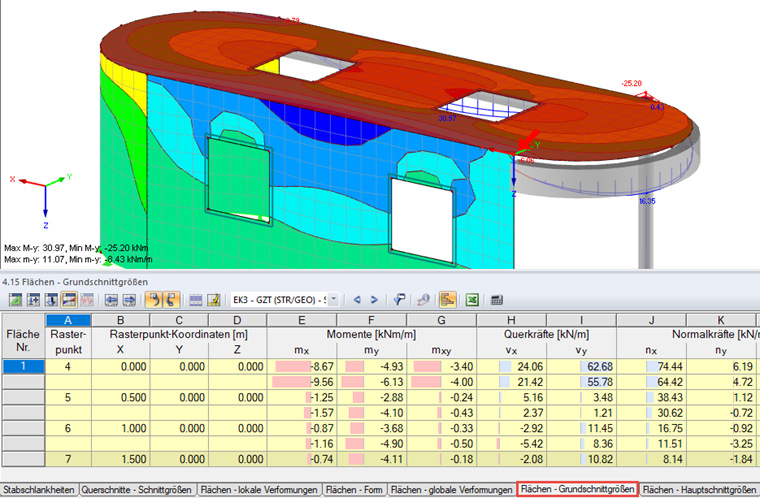

Para as barras, são apresentadas as forças internas correspondentes, para além dos valores máximo e mínimo numa combinação de resultados. Aufgrund der großen Datenmenge werden bei Flächenschnittgrößen nur jeweils die Maximalwerte und die Minimalwerte für jeden Rasterpunkt ausgewiesen. Die zugehörigen Schnittgrößen für einen Maximalwert oder Minimalwert werden nicht ausgewiesen.

Für die Ergebnisauswertung berechnet RFEM folglich sämtliche in der Ergebniskombination enthaltenen Lastfälle, Lastkombinationen und Ergebniskombinationen und listet die Maximal- und Minimalwerte entsprechend auf. Möchte man die zugehörigen Schnittgrößen für einen Ergebniswert der Ergebniskombination haben, muss man die in der Ergebniskombination beinhalteten Elemente suchen und mit dem entsprechenden Wert vergleichen.

Ist der Lastfall oder die Lastkombination gefunden, werden auch für jeden Rasterpunkt der Fläche die zugehörigen Schnittgrößen ausgegeben.

Für eine schnellere Auswertung kann man auch die COM-Schnittstelle nutzen.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.



;
