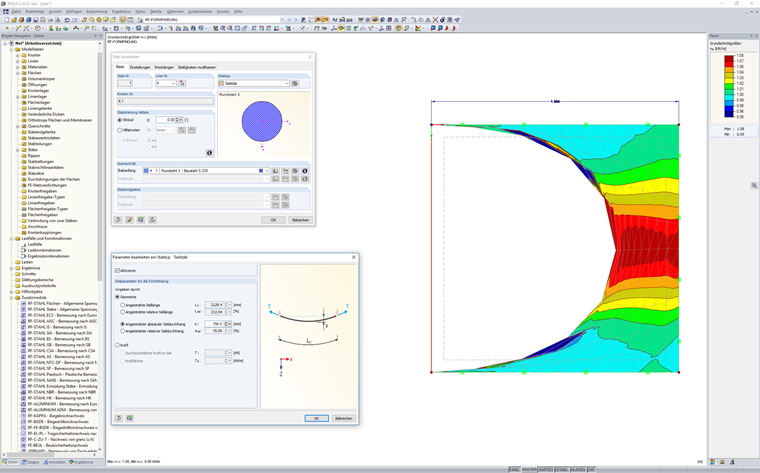

- Se houver um cabo com configurações de determinação de forma desfavoráveis (flecha muito grande ou força insuficiente) repousando sobre uma borda de membrana, a superfície da membrana é incomum no processo de determinação de forma e, portanto, resulta em uma malha de EF não otimizada com o reações de força singulares correspondentes.

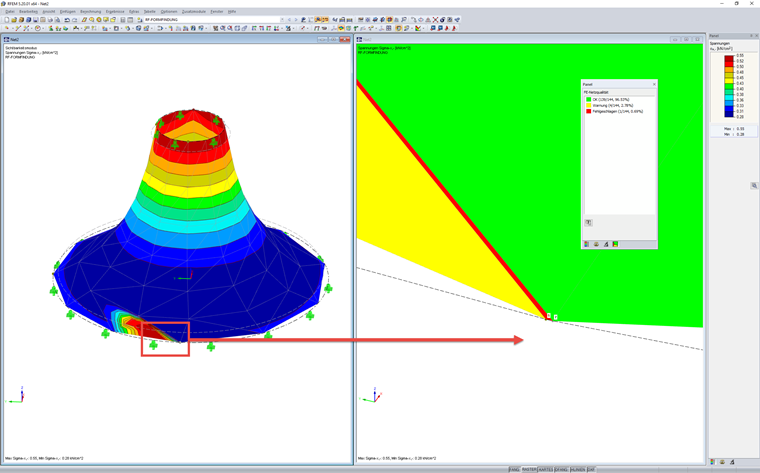

Neste caso, é necessário ajustar as configurações de determinação da forma da membrana e do elemento de fronteira entre si. - O processo de determinação da forma começa com a disposição inicial da malha de EF. Se esta disposição já é desfavorável e não corresponde aos parâmetros de forma necessários, a força correspondente à forma encontrada também é afetada negativamente.
Neste caso, é necessário ajustar a geometria básica para que a malha inicial corresponda a todos os parâmetros da forma.
Pergunta
Como é possível evitar singularidades nas superfícies das membranas devido à determinação da forma?
Com a opção 'Topologia na forma do form-finding' no Navegador de projetos – Mostrar, a visualização do modelo é otimizada com base na geometria do form-finding. As cargas, por exemplo, são exibidas em relação ao sistema deformado.
No RFEM, existe a opção para acoplar superfícies com os tipos de rigidez "Membrana" e "Membrana-ortotrópico" com os modelos de material "Isotrópico não linear elástico 2D/3D" e "Isotrópico plástico 2D/3D" (módulo adicional RF-MAT NL erforderlich).
Esta função permite a simulação de um comportamento de deformação não linear de, por exemplo, folhas ETFE.
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativoEm comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), foram adicionadas as seguintes novas funções ao módulo Form-finding para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
