Modelação de lajes e tetos em modelos de barras com acoplamento de nós

Como é que posso modelar lajes de parede e teto num modelo de barra?


Resposta:

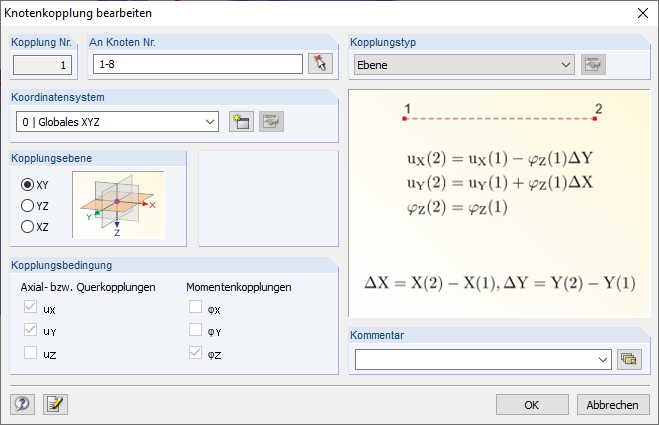

A função "Restrição nodal" permite-lhe ligar os nós de forma ideal.

Es stehen dabei zwei mögliche Kopplungstypen zur Auswahl.

Bei einem Kopplungstyp "Ebene" werden die Verschiebungen in Kopplungsebene sowie die Verdrehungen rechtwinklig zur Ebene gekoppelt. So lassen sich beispielsweise aussteifende Scheiben modellieren.

Der Kopplungstyp "Kopplung für gleiche Freiheitsgrade" ermöglicht es, die gekoppelten Verschiebungen und Verdrehungen zwischen den Knoten individuell festzulegen.

Die Funktion Knotenkopplung wurde auch bereits auf einem Infotag gezeigt. Man findet diese am Ende des im Anhang befindenden Videos.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
