Forças entre RX-TIMBER Glued-Laminated Beam e RX-TIMBER Brace

Quais são as forças que devem ser trocadas entre o programa RX-TIMBER Glued-Laminated Beam e o programa RX-TIMBER Brace?


Resposta:

O programa RX‑TIMBER Brace é normalmente utilizado para calcular o reforço de vigas de cobertura de duas águas com uma altura de secção variável. Diese können im Programm RX-HOLZ BSH bemessen werden.

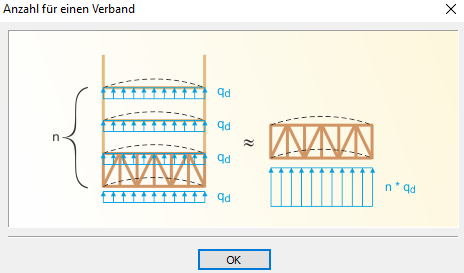

Aus dem Programm RX-HOLZ BSH erhält der Anwender die Ersatzlasten pro Träger aufgeschlüsselt für jeden Lastfall. Die Berechnung erfolgt nach dem Abschnitt 9.2.5.3 des EC5. Diese Ersatzlast muss im Programm RX-HOLZ Verband für die identischen Lastfälle übernommen werden (Bild 1).

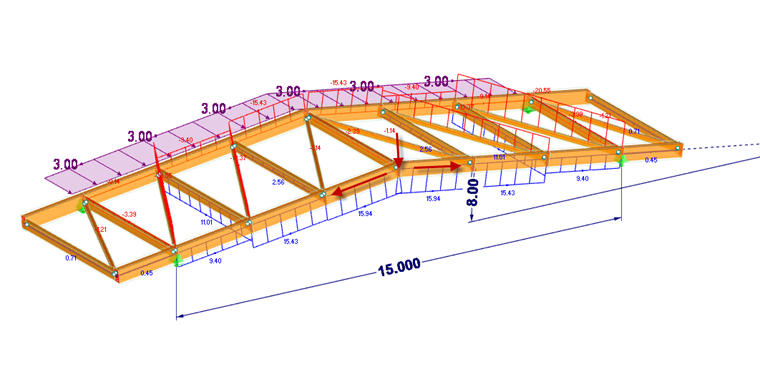

Die vom Programm RX-HOLZ Verband berechneten Normalkräfte wiederum müssen als zusätzliche Kräfte im Programm RX-HOLZ BSH definiert werden. Hierbei ist zwischen der Druckkraft im Obergurt des Verbands und der Zugkraft im Untergurt des Verbandes zu unterscheiden. Beide Normalkräfte müssen jeweils getrennt angesetzt werden. Aus den Zugkräften des Untergurts ergibt sich in dem räumlichen System eine Umlenkkraft, die als Zusatzmoment angesetzt werden kann (Bild 2).
