Ajustar o espaçamento dos parafusos no RF-/FRAME-JOINT Pro

Gostaria de remodelar uma ligação utilizando o FRAME‑JOINT Pro para fins de comparação, mas tenho problemas com os espaçamentos dos parafusos. Gelten andere Abstände oder habe etwas übersehen?


Resposta:

A diferença pode ser causada pelas dimensões da chave padrão, que requerem dimensões mínimas em vários pontos. Damit wird die genaue Nachrechnung erschwert.

RF-/RAHMECK Pro prüft, ob die Schraubenschlüssel-Abmessungen die Montage der Verbindung erlauben. Dabei können die Standardabmessungen oder eine Benutzervorgabe verwendet werden. Zur Gewährleistung der Schraubbarkeit werden die Abmessungen D und L eines gängigen Steckschlüsseleinsatzes sowie b und h eines Drehmomentschlüssels angegeben.

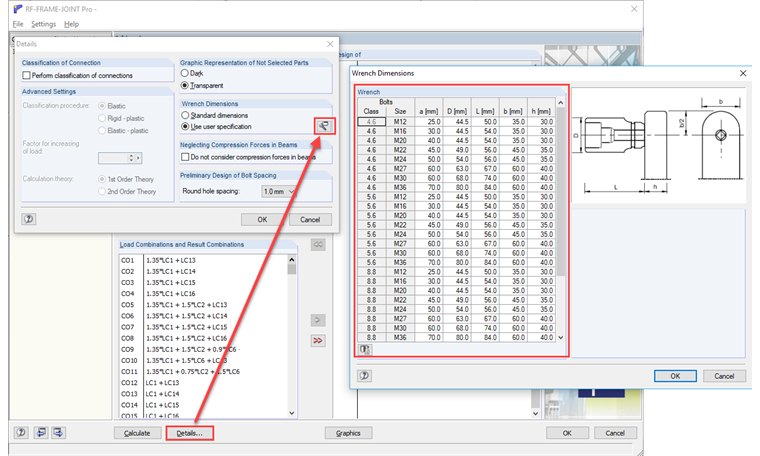

Sie können diese Abmessungen aber verändern, um zu den gewünschten Maßen zu kommen. Sie erreichen den entsprechenden Dialog über die Schaltfläche "Details" und den dortigen Button "Schraubenschlüssel-Abmessungen" (siehe Bild).
