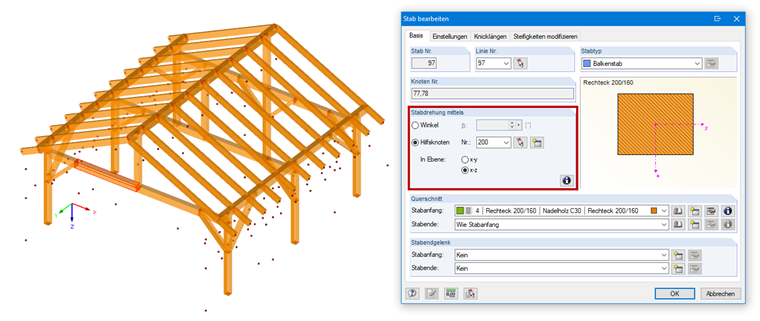

- Opção 1: Rotação através do ângulo
- Opção 2: rotação da barra utilizando um nó auxiliar

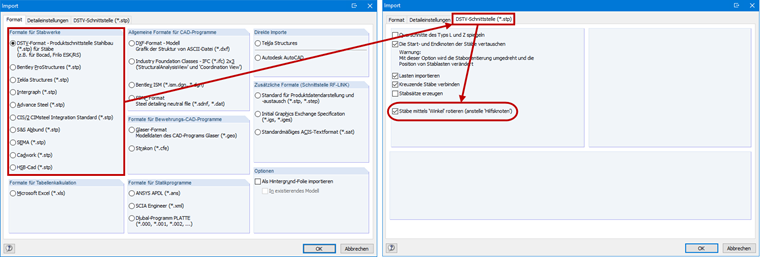

Pergunta
Após a importação de um ficheiro .stp, existe um nó livre perto de cada barra. Por que esses nós são criados?
![Interface VCmaster t2W](/pt/webimage/010326/3044257/01-en_VCmaster_t2W_Interface.png?mw=512&hash=567a04c05f1366fd47d29c7b44f79754b52619f6)
![Instalação subsequente da interface do Revit](/pt/webimage/010254/3042209/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Importação e exportação simplificadas através de ficheiro de conversão](/pt/webimage/010333/470419/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Troca de dados através de ficheiros ISM](/pt/webimage/010448/2425717/01-pt-png-png.png?mw=512&hash=ba56558698be3b668d1e51b783fc98cf993ce97f)
![Exportoption "Nur Materialien, Dicken und Querschnitte aktualisieren](/pt/webimage/006849/1585505/eng-png.png?mw=512&hash=518d14ee46c7f75cf5f7af8b3e50b033198d7776)
A interface direta com o Revit permite a atualização do modelo do Revit de forma análoga às alterações efetuadas no RFEM ou no RSTAB. Dependendo da modificação, os objetos do Revit podem ter de ser regenerados (eliminação do objeto e subsequente regeneração). A regeneração é realizada com base no modelo do RFEM/RSTAB.
Se pretende evitar esta regeneração, active a caixa de selecção 'Atualizar apenas materiais, espessuras e secções'. Neste caso, apenas as propriedades dos objetos são ajustadas. No entanto, as alterações que não sejam relacionadas com materiais, espessuras de superfície e secções são suprimidas neste caso.
![Datenaustausch mit Advance Steel über *.smlx-Dateien](/pt/webimage/006815/1584827/001355-pt-png.png?mw=512&hash=c95512bcd34bc61a80c34a8a60606a765aeef812)
Ao trocar dados com o programa Advance Steel utilizando ficheiros *.smlx, a interface é automaticamente detetada. Isto significa que os ficheiros *.smlx são possíveis, mesmo quando não está nenhuma versão do Advance Steel instalada.
![Função 002796 | Consola com opção Python](/pt/webimage/050930/3925245/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Além do JavaScript, estão disponíveis na consola as funções de alto nível do Python. Com a opção Python, a consola também disponibiliza as funções de alto nível Python conhecidas do catálogo de funções do Serviço web na caixa de diálogo das propriedades do objeto para scripts integrados.
![Função 002693 | Exportar para o formato SVG (gráficos de vetor)](/pt/webimage/044991/3671679/2023-12-21-10-38-38.png?mw=512&hash=fb92be9ab90efcf7c481c72396ff5f26f87ac00c)
No RFEM 6 e no RSTAB 9 é possível exportar gráficos de linhas para o formato SVG (gráficos de vetor).
SVG significa Scalable Vector Graphics e é um formato de ficheiro baseado em XML para a visualização de gráficos de vetores bidimensionais. Estes gráficos de vetor podem ser escalados sem perdas. Os ficheiros SVG podem ser editados com editores de texto, integrados em páginas web e abertos em navegadores comuns.
