Mensagem de erro "A linha está carregada, mas não pertence à superfície".

Não percebo a mensagem de erro "A linha está carregada, no entanto, não pertence à superfície" e não consigo encontrar nenhum erro de entrada.


Resposta:

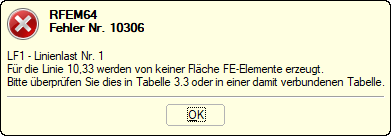

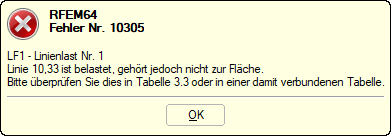

Esta nota aparece sempre que uma linha é carregada numa superfície, mas não está integrada na superfície. Meist wird in der Kombination nicht nur Fehler 10305, sondern auch Fehler 10306 angezeigt.

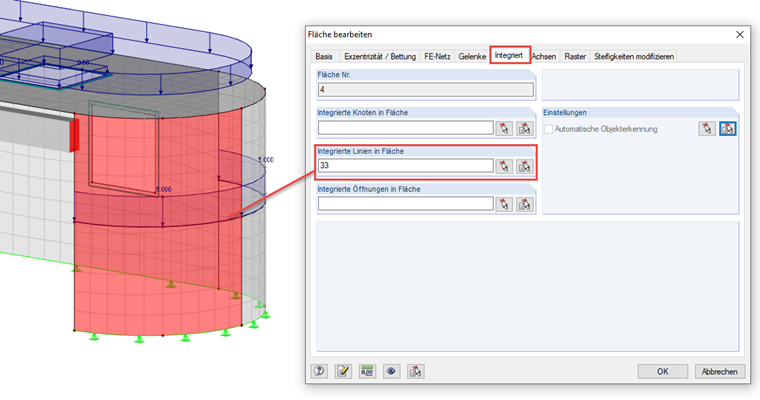

Es ist dann erforderlich, die Linie manuell in die Fläche zu integrieren. Dies können Sie im Dialog "Fläche bearbeiten", Register "Integriert" vornehmen (siehe Bild 03).

In der Regel ist diese Maßnahme nur für "nicht ebene" Flächen nötig, da Linien, Knoten und Öffnungen von ebenen Flächen automatisch in die jeweiligen Flächen integriert werden.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
