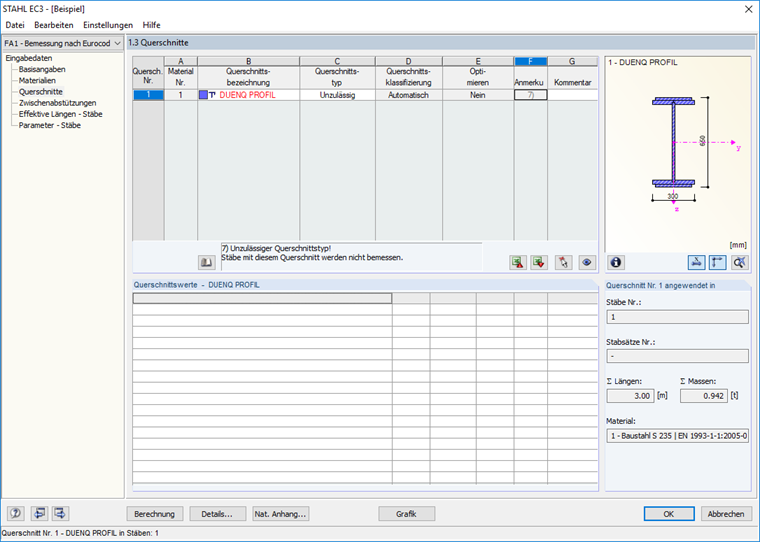

Num módulo de dimensionamento, uma secção do SHAPE‑THIN é classificada como um tipo de secção inválido e, como tal, o dimensionamento não é possível. Qual é a razão para isso?

Q: Num módulo de dimensionamento, uma secção do SHAPE‑THIN é classificada como um tipo de secção inválido e, como tal, o dimensionamento não é possível. Qual é a razão para isso?

Uma secção do SHAPE- THIN pode ser constituída por várias secções parciais não ligadas, pelo que é calculada no SHAPE-THIN de acordo com a teoria dos sistemas de reforço. DUENQ gibt auch vor der Berechnung einen entsprechenden Hinweis aus. Die Bemessung solcher Querschnitte ist in Zusatzmodulen wie RF-/STAHL EC3 oder RF-/ALUMINIUM nicht möglich.In den meisten Fällen ist jedoch davon auszugehen, dass die Querschnittsteile verbunden sind. In der FAQ 002389 ist beschrieben, wie Sie diese Verbindung modellieren können.Des Weiteren besteht in DUENQ die Möglichkeit, verschiedene Materialien für die einzelnen Querschnittsteile zu definieren. Auch in RSTAB 8 oder RFEM 5 ist dann eine Materialzuteilung für die einzelnen Querschnittsteile möglich (siehe Fachbeitrag 000855). Diese hybriden Querschnittekönnen jedoch in den Zusatzmodulen wie RF-/STAHL EC3 oder RF-/ALUMINIUM nicht bemessen werden.

Question

Num m&#243;dulo de dimensionamento, uma sec&#231;&#227;o do SHAPE‑THIN &#233; classificada como um tipo de sec&#231;&#227;o inv&#225;lido e, como tal, o dimensionamento n&#227;o &#233; poss&#237;vel. Qual &#233; a raz&#227;o para isso?

Accepted Answer

Uma sec&#231;&#227;o do SHAPE- THIN pode ser constitu&#237;da por v&#225;rias sec&#231;&#245;es parciais n&#227;o ligadas, pelo que &#233; calculada no SHAPE-THIN de acordo com a teoria dos sistemas de refor&#231;o. DUENQ gibt auch vor der Berechnung einen entsprechenden Hinweis aus. Die Bemessung solcher Querschnitte ist in Zusatzmodulen wie RF-/STAHL EC3 oder RF-/ALUMINIUM nicht m&#246;glich.In den meisten F&#228;llen ist jedoch davon auszugehen, dass die Querschnittsteile verbunden sind. In der FAQ 002389 ist beschrieben, wie Sie diese Verbindung modellieren k&#246;nnen.Des Weiteren besteht in DUENQ die M&#246;glichkeit, verschiedene Materialien f&#252;r die einzelnen Querschnittsteile zu definieren. Auch in RSTAB 8 oder RFEM 5 ist dann eine Materialzuteilung f&#252;r die einzelnen Querschnittsteile m&#246;glich (siehe Fachbeitrag 000855). Diese hybriden Querschnittek&#246;nnen jedoch in den Zusatzmodulen wie RF-/STAHL EC3 oder RF-/ALUMINIUM nicht bemessen werden.
