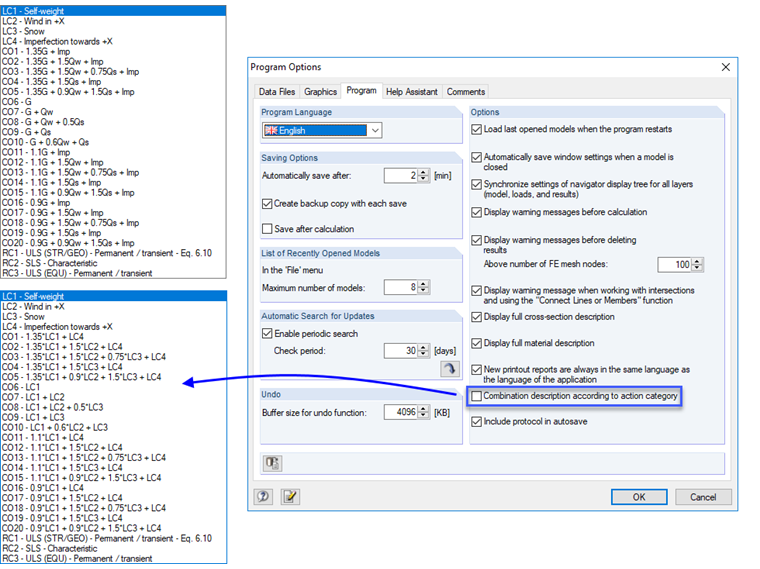

Pode encontrar a configuração correspondente em Opções do programa no separador "Programa" (ver figura): desmarque a opção "Descrição da combinação de acordo com a categoria da ação" para exibir os números dos casos de carga para os CCs.
Pergunta
Não existem números de caso de carga (CC1, CC2, CC3, ...), mas as categorias de ação (G, Qw, Qs, Imp) são apresentadas para as combinações de carga. Onde os posso configurar?
