Não consigo encontrar nenhuma opção para apresentar os valores intermédios para a representação gráfica de um modelo deformado.

Q: Não consigo encontrar nenhuma opção para apresentar os valores intermédios para a representação gráfica de um modelo deformado.

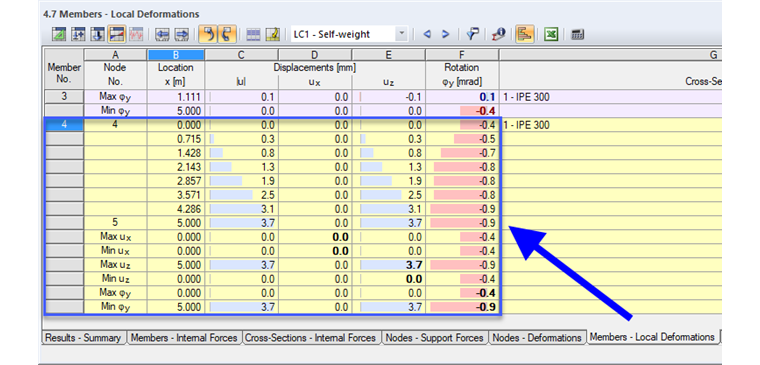

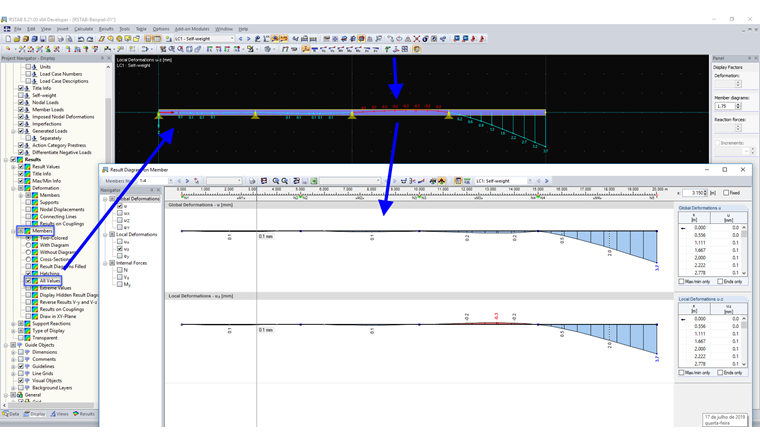

Se é seleccionada a opção no navegador Mostrar , todos os valores intermédios para as deformações locais da barra são exibidos. Gleiches gilt für die Ergebnisverläufe (siehe Bild 01).Je nachdem, wie viele Zwischenknoten für den jeweiligen Stab definiert sind, werden in den Ergebnistabellen neben den Knotenwerten und maximalen Werten auch die entsprechenden Verformungswerte in den Teilungspunkten angezeigt (siehe Bild 02).

Question

N&#227;o consigo encontrar nenhuma op&#231;&#227;o para apresentar os valores interm&#233;dios para a representa&#231;&#227;o gr&#225;fica de um modelo deformado.

Accepted Answer

Se &#233; seleccionada a op&#231;&#227;o no navegador Mostrar , todos os valores interm&#233;dios para as deforma&#231;&#245;es locais da barra s&#227;o exibidos. Gleiches gilt f&#252;r die Ergebnisverl&#228;ufe (siehe Bild 01).Je nachdem, wie viele Zwischenknoten f&#252;r den jeweiligen Stab definiert sind, werden in den Ergebnistabellen neben den Knotenwerten und maximalen Werten auch die entsprechenden Verformungswerte in den Teilungspunkten angezeigt (siehe Bild 02).

Exibição de valores intermédios para um modelo deformado

Não consigo encontrar nenhuma opção para apresentar os valores intermédios para a representação gráfica de um modelo deformado.
