Resposta:

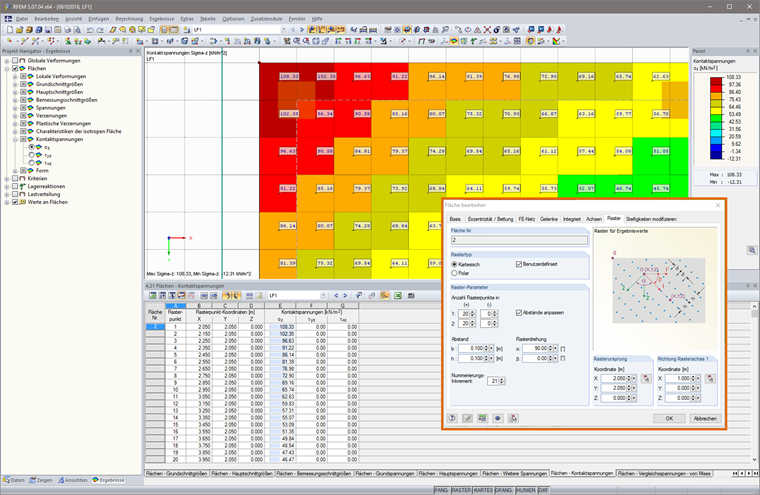

Durante algum tempo, o RFEM disponibiliza uma função útil que pode ser utilizada para apresentar a resultante da tensão de contacto por superfície. Estas tensões de contacto resultantes são assim apresentadas nas tabelas de resultados das tensões de contacto das superfícies (Tabela 4.21) nos pilares F, G e R (ver Figura 01).Como alternativa, também é possível determinar a resultante "manualmente". Se o seu modelo inclui uma malha de EF uniforme, cujos elementos podem ser utilizados para determinar a área de superfície, pode exportar os valores determinados das tensões de contacto do RFEM e multiplicá-los pela área de superfície dos elementos finitos para obter as forças resultantes para cada elemento. Para obter a força resultante total do apoio de superfície, é necessário adicionar as resultantes individuais. Uma vez que a Tabela 4.21 mostra os valores das tensões de contacto para cada ponto da grelha, faz sentido ajustar a grelha da superfície de forma que o ponto da grelha esteja sempre o mais próximo possível do centro do elemento finito. A grelha da superfície pode ser ajustada utilizando "Editar superfície" no separador "Grelha" (ver Figura 02).
