Como é que posso alterar o espaçamento entre as linhas de divisão das secções? O espaçamento no meu modelo é demasiado grande.

Q: Como é que posso alterar o espaçamento entre as linhas de divisão das secções? O espaçamento no meu modelo é demasiado grande.

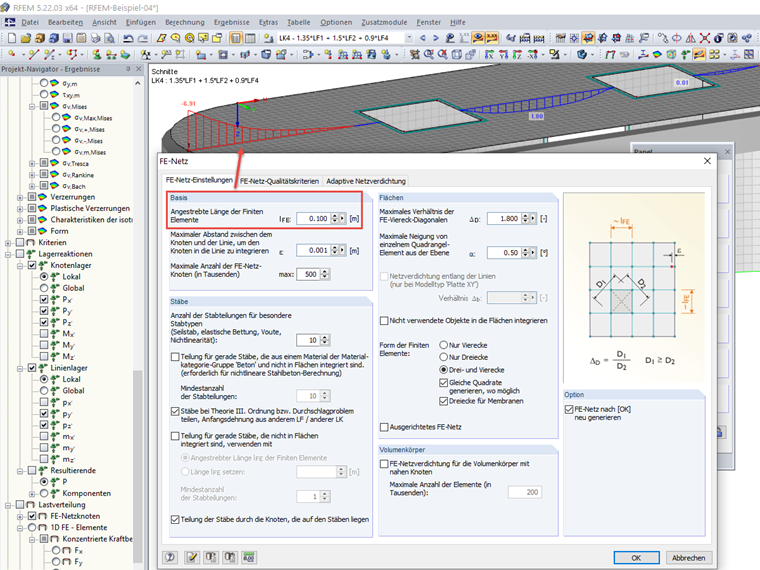

O espaçamento das linhas de divisão das secções exibidas no gráfico é determinado pelo comprimento dos elementos de EF.Pode efetuar estas configurações globalmente no menu "Cálculo" → "Configuração da malha de EF" ou, para áreas parciais, no menu "Inserir" → "Dados do modelo" → "Refinamentos da malha de EF". Quando altera o comprimento alvo dos elementos finitos, a distância de divisão nas secções também muda.

Question

Como &#233; que posso alterar o espa&#231;amento entre as linhas de divis&#227;o das sec&#231;&#245;es? O espa&#231;amento no meu modelo &#233; demasiado grande.

Accepted Answer

O espa&#231;amento das linhas de divis&#227;o das sec&#231;&#245;es exibidas no gr&#225;fico &#233; determinado pelo comprimento dos elementos de EF.Pode efetuar estas configura&#231;&#245;es globalmente no menu "C&#225;lculo" → "Configura&#231;&#227;o da malha de EF" ou, para &#225;reas parciais, no menu "Inserir" → "Dados do modelo" → "Refinamentos da malha de EF". Quando altera o comprimento alvo dos elementos finitos, a dist&#226;ncia de divis&#227;o nas sec&#231;&#245;es tamb&#233;m muda.

Ajustar o espaçamento de divisão para cortes através da configuração da malha de EF

Como é que posso alterar o espaçamento entre as linhas de divisão das secções? O espaçamento no meu modelo é demasiado grande.
