Resposta:
É possível providenciar apoios nodais com propriedades não lineares (critério de ruptura para forças de tracção e compressão, diagramas de trabalho e resistência).

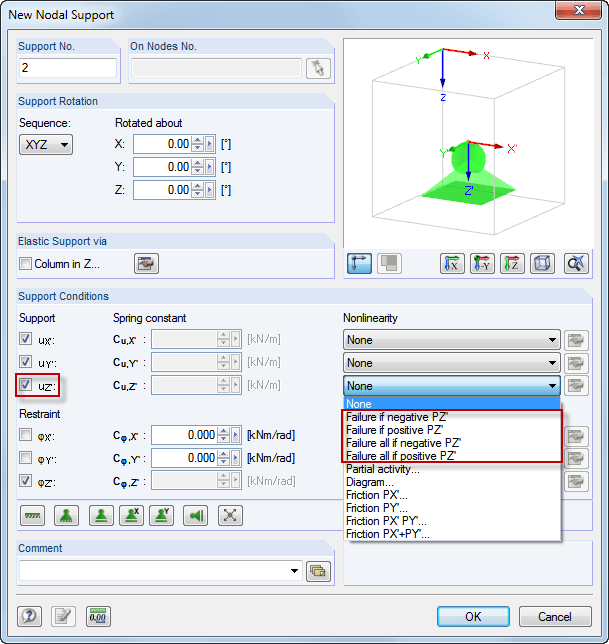

A lista de não linearidades inclui as seguintes opções:
- Rotura do componente se a reacção ou momento de apoio é negativa ou positiva
- Rotura completa do apoio se a reacção ou momento de apoio é negativa ou positiva
- Atividade parcial
- Gráfico
- A fricção dependente das reacções de apoio restantes
Rotura se a força/momento apoio é positiva ou negativa
As duas opções representam um controlo fácil para decidir se o apoio apenas considera forças/momentos positivos ou negativos: Se a força interna (uma força ou um momento) actua na direcção proibida, este componente específico do apoio irá entrar em ruptura. Die übrigen Festhaltungen und Einspannungen sind weiterhin wirksam.
Ausfall alle falls Lagerkraft/-moment negativ bzw.positiv
Im Unterschied zum oben beschriebenen Ausfall einer einzelnen Komponente fällt das Lager vollständig aus, sobald die Komponente unwirksam ist.
Apoios efectivos não lineares são exibidos com uma cor diferente no gráfico. In der Tabelle ist eine Lagerkomponente mit nichtlinearen Eigenschaften am blauen Kästchen erkennbar.
