Para uma carga concentrada no meio de um cabo, obtenho forças de apoio e de cabo razoáveis. Die Verformung aber ist nicht nachvollziehbar. Onde está o erro?

Q: Para uma carga concentrada no meio de um cabo, obtenho forças de apoio e de cabo razoáveis. Die Verformung aber ist nicht nachvollziehbar. Onde está o erro?

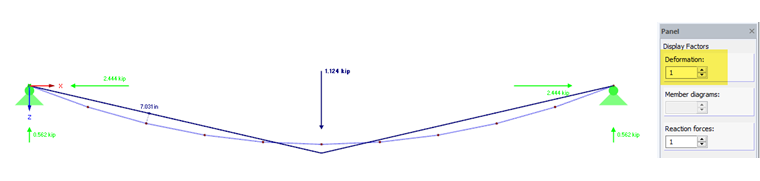

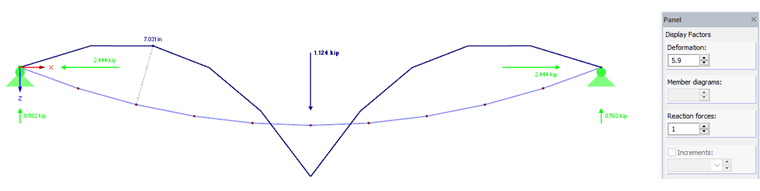

Esta representação invulgar deve-se ao fator de representação para as deformações. Wenn Sie diesen Faktor auf 1 setzen, ergibt sich das realistische Verformungsbild ohne Überhöhung.Den Faktor können Sie im Panel einstellen. Es wird angezeigt, sobald Ergebnisse vorliegen. Es kann auch über das Menü "Ansicht → Steuerpanel" eingeblendet werden.Mit dem Faktor 1 ist deutlich zu erkennen, dass das Seil durch die Kraft in der Mitte gestrafft wird. Dadurch verschieben sich die weiter außen befindlichen Knoten nach oben.

Question

Para uma carga concentrada no meio de um cabo, obtenho for&#231;as de apoio e de cabo razo&#225;veis. Die Verformung aber ist nicht nachvollziehbar. Onde est&#225; o erro?

Accepted Answer

Esta representa&#231;&#227;o invulgar deve-se ao fator de representa&#231;&#227;o para as deforma&#231;&#245;es. Wenn Sie diesen Faktor auf 1 setzen, ergibt sich das realistische Verformungsbild ohne &#220;berh&#246;hung.Den Faktor k&#246;nnen Sie im Panel einstellen. Es wird angezeigt, sobald Ergebnisse vorliegen. Es kann auch &#252;ber das Men&#252; "Ansicht → Steuerpanel" eingeblendet werden.Mit dem Faktor 1 ist deutlich zu erkennen, dass das Seil durch die Kraft in der Mitte gestrafft wird. Dadurch verschieben sich die weiter au&#223;en befindlichen Knoten nach oben.
