Articulações plásticas no RFEM 6

As articulações plásticas são imprescindíveis para a análise pushover (POA) enquanto método estático não linear para a análise sísmica de estruturas. No RFEM 6, as articulações plásticas podem ser definidas como articulações de barras. Este artigo irá demonstrar como definir articulações plásticas com propriedades bilineares.

Definir articulações plásticas no RFEM 6

As articulações plásticas são imprescindíveis para a análise pushover (POA) enquanto método estático não linear para a análise sísmica de estruturas. Nesta análise, é aplicado um padrão de cargas laterais pré-determinado à estrutura e aumentado de forma constante para identificar formações de articulações elásticas e plásticas e a carga na qual ocorre a rotura dos vários componentes estruturais.

O comportamento não linear da estrutura é representado pela Curva de capacidade ou Curva de pushover como uma curva de carga-deformação da força de corte de base versus o deslocamento horizontal da cobertura do edifício.

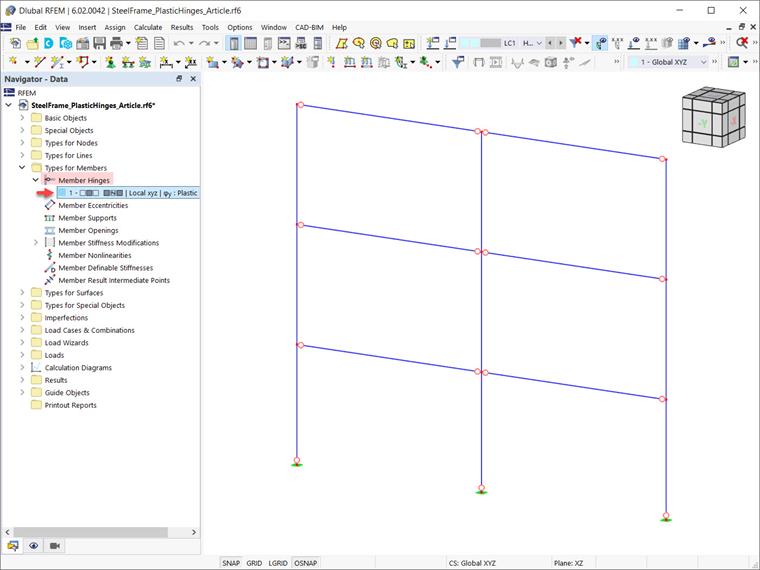

As curvas de pushover podem ser criadas através das articulações de plástico. No RFEM 6, as articulações plásticas podem ser definidas como as articulações de barras disponíveis como "Tipos para barras" no navegador de dados (Figura 1).

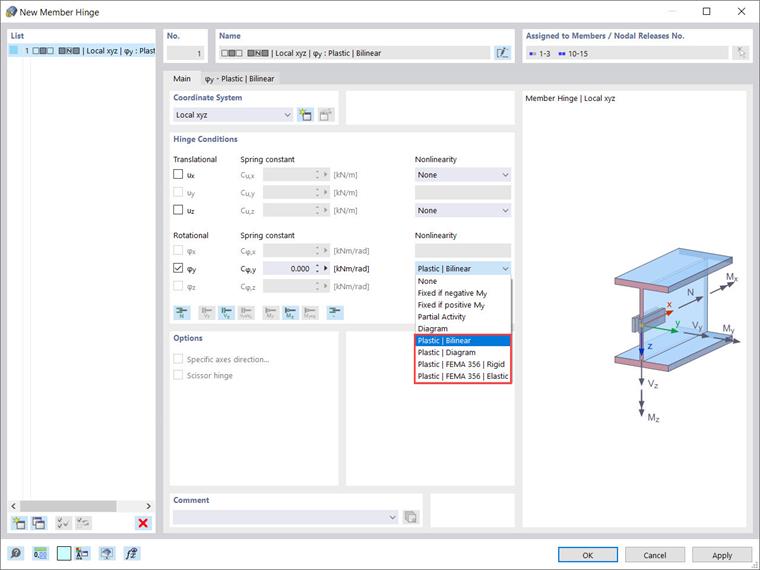

Estão disponíveis quatro possibilidades para seleção com a opção "Plástico" de um componente da articulação de ação não linear (Figura 2):

  • Bilinear
  • Diagrama
  • FEMA 356 | Rígido
  • FEMA 356 | Elástico

As articulações de acordo com a norma EN 1998-3 estão na fase de desenvolvimento e estarão disponíveis em breve.

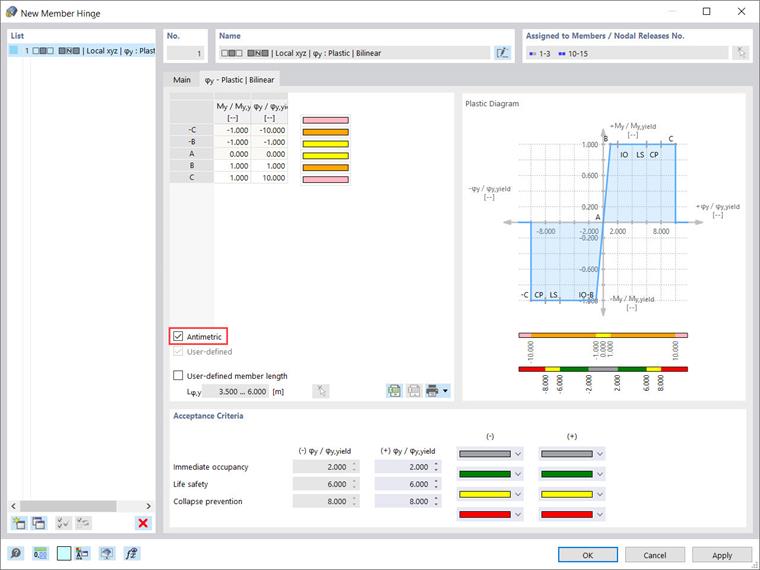

Por exemplo, uma articulação plástica com a opção "Plástico | Bilinear” será criada neste artigo. Ao selecionar esta opção, fica disponível um novo separador para que defina as propriedades das áreas plásticas (Figura 3). As propriedades nas zonas negativa e positiva são as mesmas e, portanto, a caixa de seleção "Antimétrico" está selecionada. No entanto, também é possível atribuir propriedades diferentes nas zonas negativa e positiva desmarcando esta caixa de seleção.

Às propriedades das áreas plásticas estão associadas os valores das seguintes relações: “M a/Ma,cedência ” e “φyy,cedência ” (Figura 3). Com um valor de 1 para My/My,cedência, por exemplo, a secção começa a ceder quando atinge o momento plástico.

Neste ponto, tenha em atenção que uma definição adequada do comprimento da barra também é importante, porque isso afeta o cálculo da rigidez da articulação plástica. Apesar de o comprimento da barra ser reconhecido automaticamente a partir dos comprimentos das barras aos quais a articulação está atribuída, tem a opção de especificar um comprimento de barra definido pelo utilizador para a articulação seleccionando a caixa de selecção associada.

Em seguida, o separador "Critérios de aceitação" desta caixa de diálogo permite-lhe definir os valores limite dos critérios de elasticidade a serem aplicados para a segurança do edifício (Figura 3). A descrição dos critérios de aceitação pode ser encontrada nas normas.

Por exemplo, o valor de 6 000 para a flexão φ/φ, cedência implica que o valor crítico para "Segurança vital" seja alcançada assim que as deformações plásticas sejam seis vezes superiores do que as que ocorrem quando a tensão de cedência é alcançada.

Por fim, as propriedades atribuídas da articulação plástica, bem como as áreas dos critérios de aceitação são refletidas na secção "Diagrama plástico" no canto superior direito da caixa de diálogo (Figura 3).
