Geralmente, os seguintes pontos são particularmente importantes quando cria o suporte de antena:
- Der erste Knoten, welche mit dem Mast verbundgen wird, trägt die Knotennummer 1.
- Uma barra com secção 2 liga-se a este nó. Todas as outras barras ligadas à torre também devem ter a secção 2.
- As barras às quais as antenas devem ser unidas têm a secção 1.
- As barras gerais sem propriedades especiais têm a secção 3.
Primeiro, cria um novo modelo e define as secções 1 a 3.

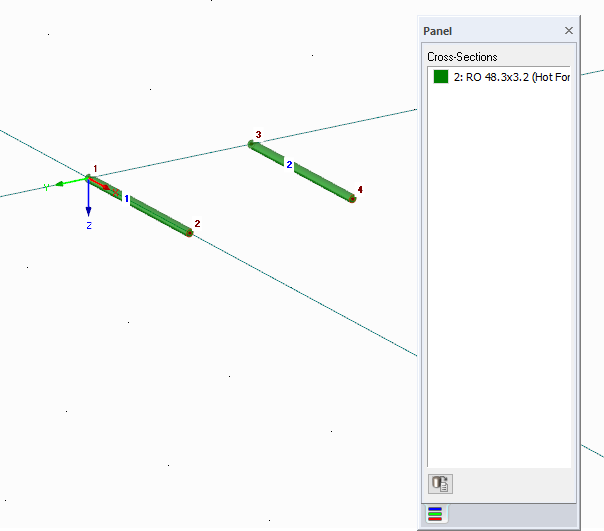

Depois, cria duas barras com a secção 2, que mais tarde serão unidas a duas pernas. As dimensões não são relevantes, mas devem ser baseadas numa torre em geral.

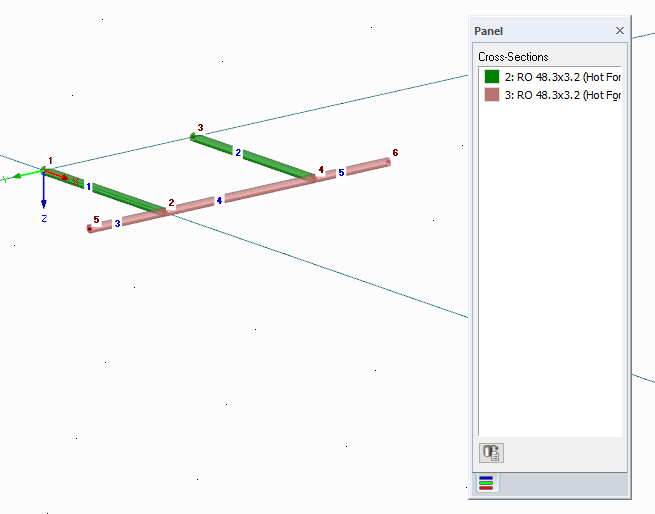

As próximas três barras são barras gerais sem função especial e, portanto, têm a secção número 3.

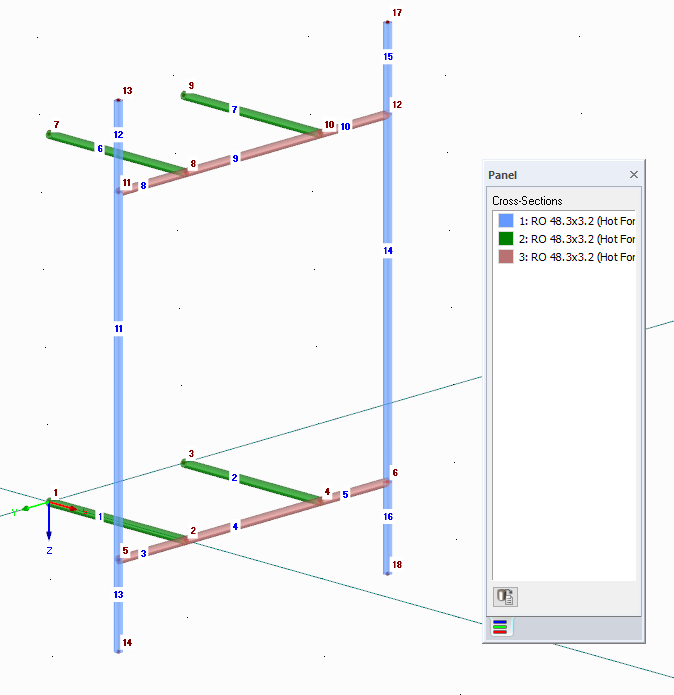

Copie todas as barras para o topo e crie seis barras de acordo com a figura seguinte, para as quais as antenas podem ser definidas. Essas barras são, portanto, de secção 1.

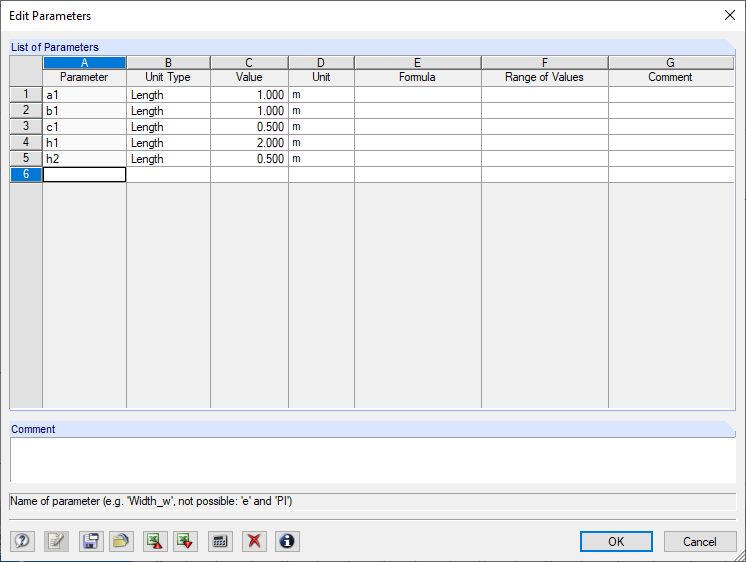

Uma vez que o apoio da antena deve ser utilizado para quaisquer torres e mastros com diferentes dimensões, é necessário parametrizar os nós. Para o fazer, crie todos os parâmetros no primeiro passo. Para abrir a correspondente caixa de diálogo, clique no botão [Editar parâmetros] acima da tabela. É importante que não utilize os parâmetros a e b porque estes já são utilizados para as plataformas e a geometria básica da torre. Não é necessário parametrizar todos os nós. Atribuir cinco parâmetros para este suporte de antena.

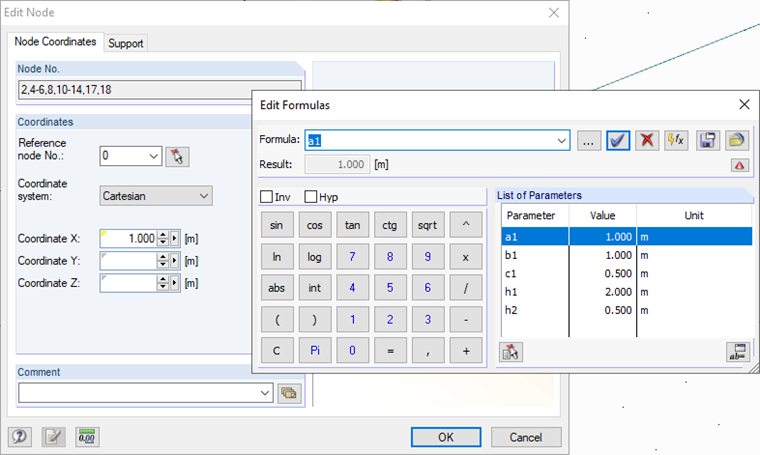

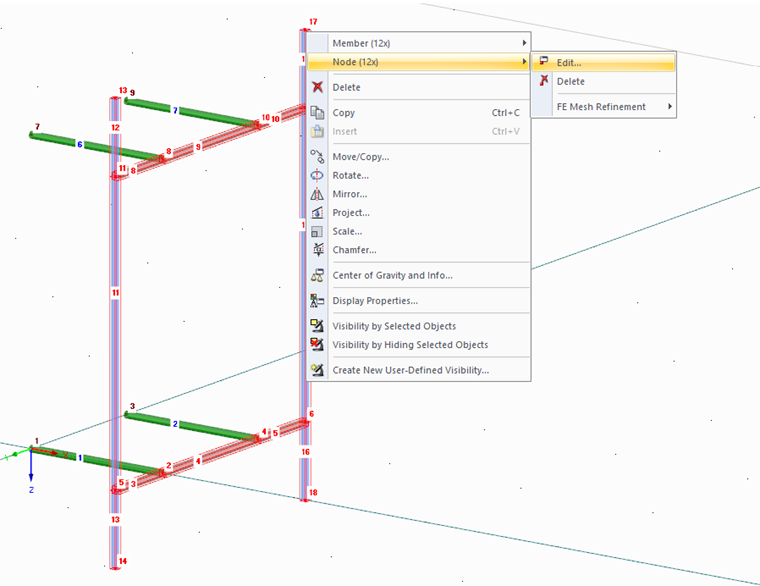

Atribua os parâmetros seleccionando um ou vários nós e atribua os parâmetros às coordenadas ou a uma fórmula que utiliza os parâmetros.

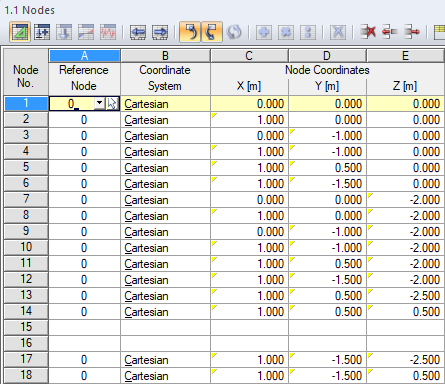

Todas as coordenadas que são parametrizadas têm um triângulo amarelo na respectiva célula, o que torna a parametrização claramente visível. Assim, pode verificar rapidamente na tabela a extensão das atribuições dos parâmetros e, se necessário, corrigir os erros mais rapidamente.

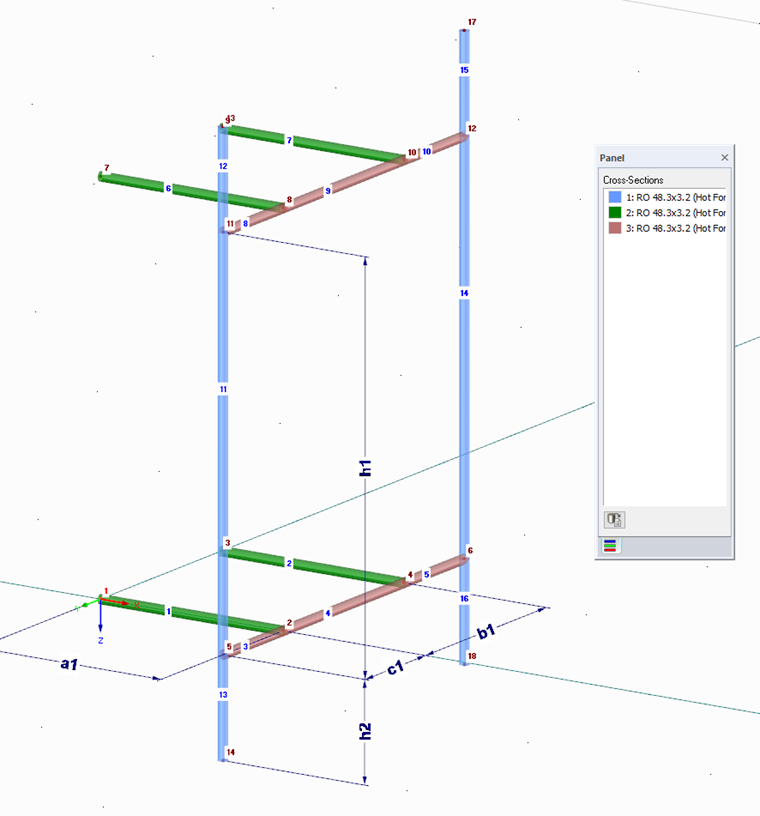

A figura seguinte mostra como os parâmetros são atribuídos.

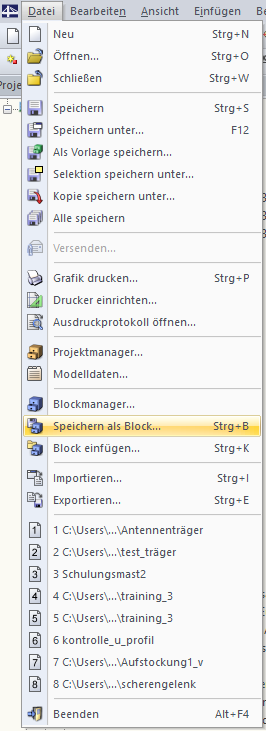

No último passo, selecione o modelo completo e guarde-o como um bloco no diretório de suportes de antena, em 2D ou 3D.

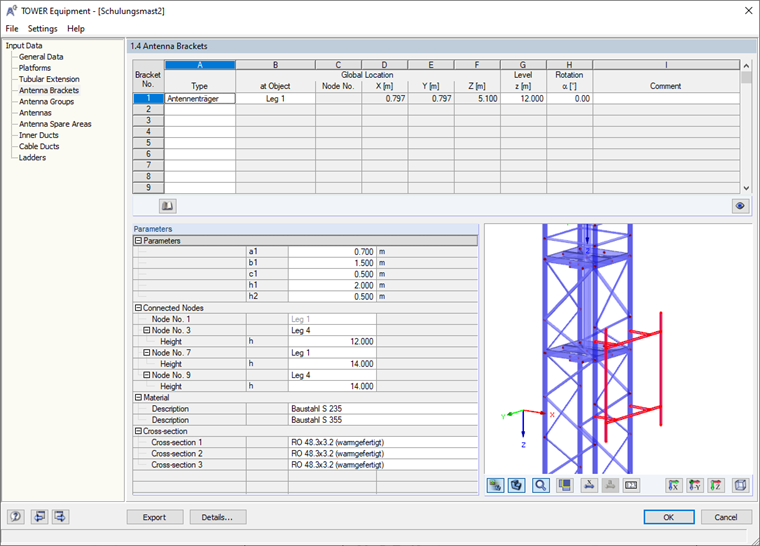

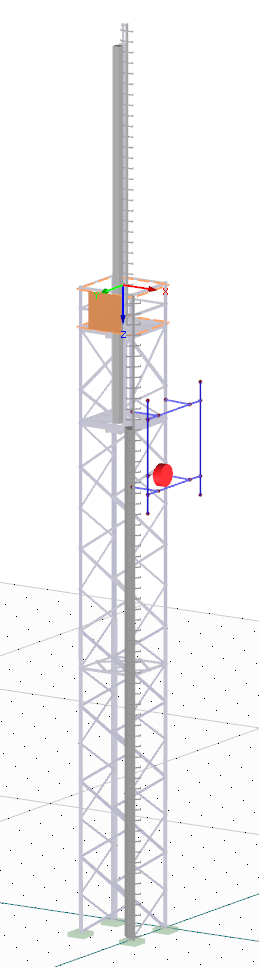

Agora pode abrir o suporte de antena e adicioná-lo no módulo adicional RF-/TOWER Equipment. Pode ajustar facilmente os parâmetros. Também é possível atribuir as antenas às barras com secção 1 na janela de entrada correspondente.
