Encurvadura por flexão-torção de uma viga principal com secção em I de acrodo com a EN 1993-1-1

Este exemplo foi descrito na literatura técnica [1] como Exemplo 9.5 assim como em [2] como no Exemplo 8.5. Para a viga principal do palco em estudo, é necessário efetuar a verificação da encurvadura por flexão-torção. Trata-se de um elemento estrutural uniforme. A verificação da estabilidade pode, por isso, ser realizada segundo o Secção 6.3.3 da DIN EN 1993-1-1: Devido à flexão ser simples, seria também possível fazer a verificação através do método geral de acordo com a Secção 6.3.4. Além do mais, a determinação de M_cr no modelo de barra idealizado é para ser validada com um modelo de MEF no âmbito dos métodos acima mencionados.

Sistema

Secções:
Vigas principais de palco = IPE 550
Vigas transversais = HE-B 240
Material:
Aço S235 segundo a DIN EN 1993-1-1, Tabela 3.1

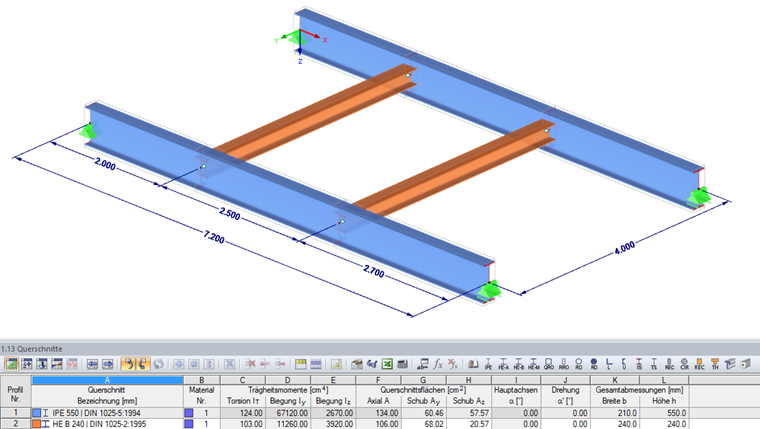

Sistema estrutural

Cargas de cálculo

CC 1 Peso próprio:
g_d = 1,42 kN/m
CC 2 Carga variável:

f_{1, d} = \frac{145, 4 kN \cdot 2}{4 m} = 72, 70 kN / m

Carga imposta de vigas transversais

f_{2, d} = \frac{198, 5 kN \cdot 2}{4 m} = 99, 25 kN / m

Carga imposta de vigas principais

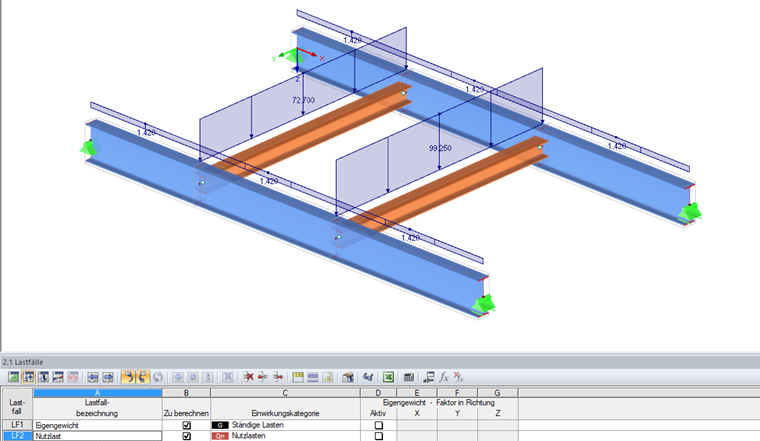

Cargas

Esforços internos de cálculo

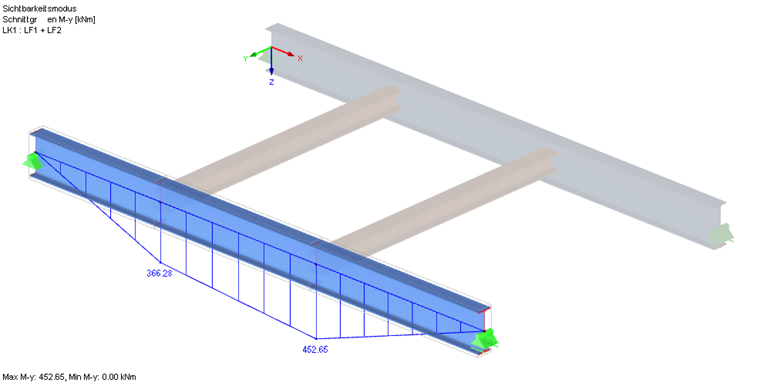

Distribuição do momento fletor My para a combinação de carga CO1 = CC1 + CC2

Análise de estabilidade sem considerar as vigas transversais de acordo com [3] cláusula 6.3.2

Assumindo um restrição por flexão e torção disponível no início e no final da barra, é determinado no RF-STEEL EC3 um momento crítico ideal para a encurvadura por flexão-torção M_cr de 368 kNm em conformidade com a verificação de acordo com [3 ] , cláusula 6.3.2. Assim, o dimensionamento de acordo com a Equação 6.54 resulta em 1,64. Por isso, a verificação do estado limite último não pode ser efetuada sem o efeito estabilizador das vigas transversais.

Disposição ajustável de apoios para vigas transversais segundo [3] , Anexo BB.2.2

Os regulamentos segundo a norma DIN EN 1993-1-1 Anexo BB.2.2 pressupõem um apoio rotacional sobre o comprimento da viga. O apoio rotacional existente é, por essa razão, diluído num apoio rotacional contínuo.

Determinação do apoio rotacional contínuo disponível:
Os valores são retirados de [2] e apenas ajustados para a notação do anexo BB.2.2.
C_θ,R,k = 11 823 kNm (um componente devido à deformação por flexão das vigas secundárias)
C_θ,D,k = 359 kNm (uma componente devido à deformação da secção da viga principal, é considerada a ligação à alma)

Conversão num apoio rotacional Cθ com distância média das vigas transversais:

x_{m} = \frac{2, 5 m + 2, 7 m}{2} = 2, 6 m

Vigas transversais com distância média

C_{θ} = \frac{1}{(\frac{1}{11 823} \frac{1}{359}) \cdot 2, 6} = 134 kNm / m

Restrição da rotação contínua

Determinação do apoio rotacional necessário:

C_{θ, \min} = \frac{M_{pl, k}^{2}}{{EI}_{z}} \cdot K_{θ} \cdot K_{υ} = \frac{65 . 330^{2}}{21.000 \cdot 2.670} \cdot 10 \cdot 0, 35 = 266, 4 kNm / m

Restrição da rotação necessária

Onde
K_υ = 0,35 para a relação de secção elástica
K_θ = 10 segundo a norma DIN EN 1993-1-1/NA, Tabela BB.1

É possível uma redução de Cθ,min em (MEd / Mel,Rd)²:

C_{θ, \min} = 266, 4 * {(\frac{452, 7}{521, 3})}^{2} = 200, 9 kNm / m

Redução de C_θ,mín

Verificação:
C_θ,exist = 134 kNm/m < C_θ,mín = 200,9 kNm/m

O dimensionamento na forma de uma verificação de um impedimento suficiente da deformação lateral da viga principal, de acordo com o Anexo BB.2.2, não pôde ser demonstrado.

Disposição ajustável de apoios para vigas transversais segundo [3] , cláusula 6.3.4

Determinação do apoio rotacional discreto existente:
Os valores são retirados de [2] e apenas ajustados para a notação do anexo BB.2.2.
C_θ,R,k = 11 823 kNm (um componente devido à deformação por flexão das vigas secundárias)
C_θ,D,k = 359 kNm (uma componente devido à deformação da secção da viga principal, é considerada a ligação à alma)

C_{θ} = \frac{1}{\frac{1}{11.823} \frac{1}{359}} = 348 kNm / rad

Restrição da rotação discreta

Com esta mola rotacional é possível descrever o modelo estático do conjunto de barras retirado para a verificação segundo a Secção 6.3.4 na Janela 1.7.

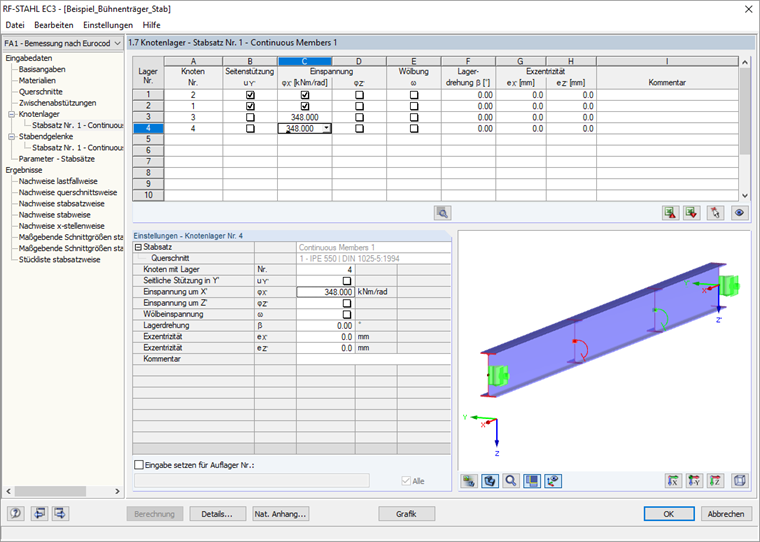

Mola de rotação na janela 1.7

Durante a verificação de acordo com 6.3.4, um resolver para valores próprios implementado no RF-STEEL EC3 determina o fator α_cr,op , através do qual a carga de encurvadura crítica ideal mais baixa pode ser atingida com deformações do plano do sistema estrutural.

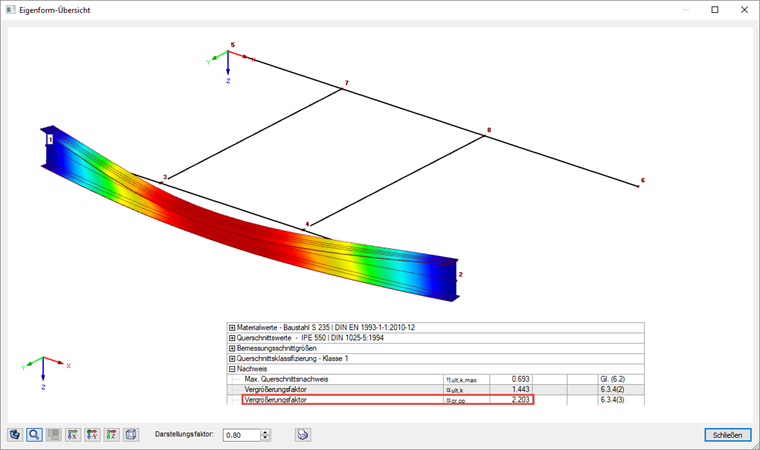

Fator αcr, op determinado pelo RF-STEEL EC3

O fator de carga crítica de encurvadura pode ser consultado nos valores intermédios (ver janelas de resultados) e representado na respetiva forma própria numa janela separada. Assim, o resultado é um momento M_cr de 452,65 kNm ∙ 2,203 = 997,2 kNm.

A verificação segundo a Equação 6.63 resulta para a estrutura num valor de 1,01. Para o cálculo de α_cr,op, o ponto de aplicação de carga foi aplicado de acordo com a configuração de detalhe de uma forma destabilizadora no banzo superior. Tendo em consideração que o verdadeiro ponto de aplicação da carga se encontra entre o banzo superior e o centro de corte, é possível ignorar o ligeiro excesso e considerar a verificação cumprida.

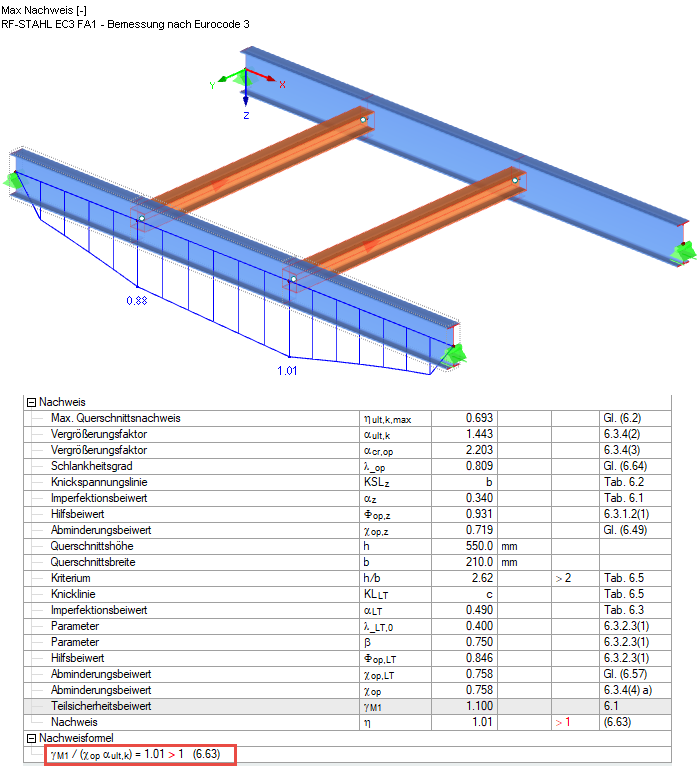

Dimensionamento no RF-STEEL EC3

Determinação de M_cr no modelo FEA

Com a função "Gerar superfícies a partir de barras" e outras ferramentas de modelação à disposição, a criação de modelos de superfícies torna-se confortável e rápida. É possível determinar e apresentar graficamente o momento M_y na viga utilizando o tipo de barra "Viga resultante". O fator de carga crítica necessário pode ser calculado para o modelo inteiro com o módulo RF-STABILITY.

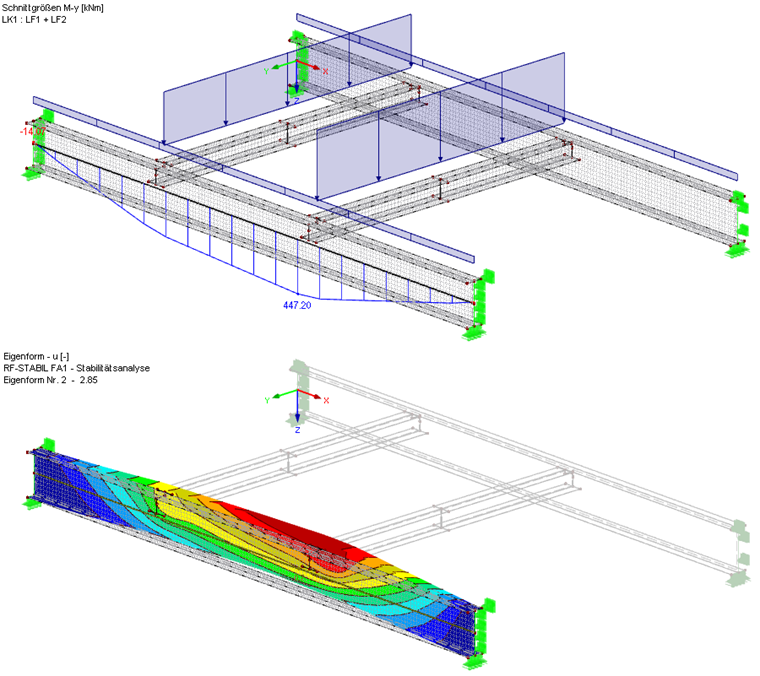

My na viga (acima) e fator de carga de encurvadura crítica no RF-STABILITY (abaixo)

Com este modelo de elementos finitos, obtemos um momento M_cr de 447,20 kNm ∙ 2,85 = 1274,5 kNm. O valor está acima do resultado no modelo de barras com as respetivas molas rotacionais discretas. Pode igualmente ser considerada uma modelação mais precisa das ligações das vigas transversais.

Ligações
