Suportes de viga, nervuras, vigas em T: juntas de corte

Resistência à Junta de Corte

Na EN 1992-1-1, os dimensionamentos implicam o cálculo das tensões de corte. Neste caso, a resistência da ligação é composta pelas proporções da ligação adesiva (v_{Rdi, ad} ), do atrito na interface (v_{Rdi, r} ) e da parte de reforço da força de corte (v_{Rdi, sy} ) a partir da fixação e efeito de âncora, através do qual a resistência máxima ao corte é limitada pela resistência à compressão reduzida (v_{Rdi, max} ) do betão novo ou antigo.

v _Rdi = v _{Rdi, ad} + v _{Rdi, r} + v _{Rdi, sy} ≤ v _{Rdi, máx}

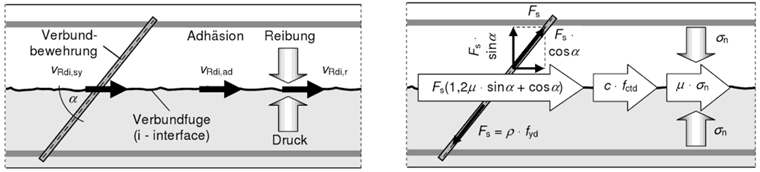

Modelo de dimensionamento para a resistência da ligação de acordo com [1]

A armadura de corte existente pode ser aplicada como armadura de ligação. O valor de cálculo da resistência ao corte é calculado e dividido em componentes individuais da seguinte forma:

v_Rdi = c · f_ctd + μ · σ_n + ρ · f_yd · (1,2 μ · sen α + cos α) ≤ 0,5 · ν · f_cd

Onde

c, μ, ν são os fatores que dependem da rugosidade da interface

• recuado: c = 0,50 | μ = 0,90 | ν = 0,70
• áspera: c = 0,40 ^a) | μ = 0,70 | ν = 0,50
• suave: c = 0,20 ^a) | μ = 0,60 | ν = 0.20
• muito suave: c = 0 ^b) | μ = 0,50 | ν = 0

^a) Tensão através da interface c = 0
^{b) Os} coeficientes mais altos devem ser baseados nos correspondentes dimensionamentos.
f _ctd é o valor de cálculo da resistência à tração do betão de acordo com 3.1.6 (2) P
σ_n é a tensão por unidade de área causada pela força normal externa mínima através da interface que pode atuar simultaneamente com a força de corte (positiva para compressão)

ρ = A_s / A_i
A_s é a área da armadura que atravessa a interface, incluindo a armadura de corte normal (se houver), com ancoragem adequada em ambos os lados da interface
A_i é a área da ligação, transferida pelo corte

α é o ângulo de inclinação da armadura, limitado em 45º ≤ α ≤ 90º

A classificação de superfícies como muito lisas, lisas, rugosas ou recuadas depende das condições específicas durante a concretagem, propriedades do betão e cura do betão, e a literatura relevante pode ser aplicada.

Esforço de corte de dimensionamento na interface

O valor de cálculo da tensão de corte na interface é determinado da seguinte forma:

Onde

β é a relação da força longitudinal na nova área de betão e a força longitudinal total na zona de compressão ou tração na secção considerada
V _Ed é o valor de cálculo da força de corte aplicada
z é o braço de alavanca da secção composta
B_i largura da junta

Alternativamente, pode calcular a força de corte com base na diferença de força longitudinal na nova área de betão através da integração geral de tensões. Para isso, clique no botão [Detalhes] no módulo e no separador "Estado limite último" e, em seguida, selecione a opção "Diferença de força longitudinal na parte de betão adicionada a partir da integração geral de tensões". Em contraste com as disposições padrão, esta opção considera também o momento M z, Ed.

Dimensionamento de juntas de corte

O dimensionamento da junta de corte é baseado na relação v_Edi ≤ v_Rdi.

Consideração de forças de corte nas ligações em barras RF-CONCRETE

No RF -CONCRETE Members, as juntas de corte podem ser consideradas na janela 1.6 Armadura no separador "Junta de corte". Após selecionar a opção 'Junção de corte disponível', todas as outras opções para a descrição exata da ligação de corte tornam-se acessíveis. Aqui, pode definir com precisão a posição da ligação de corte. Existe a opção 'Placa de transição-alma' que, por um lado, é provavelmente a opção mais frequentemente utilizada no caso de vigas em T. Por outro lado, também é possível especificar a distância a partir da parte superior ou inferior da viga.

Na lista, pode selecionar a classificação da superfície de acordo com a EN 1992‑1‑1, 6.2.5 (2). Os parâmetros aplicados são exibidos na lista. Se necessário, pode ajustar os parâmetros alterando a norma de dimensionamento ou o Anexo Nacional.

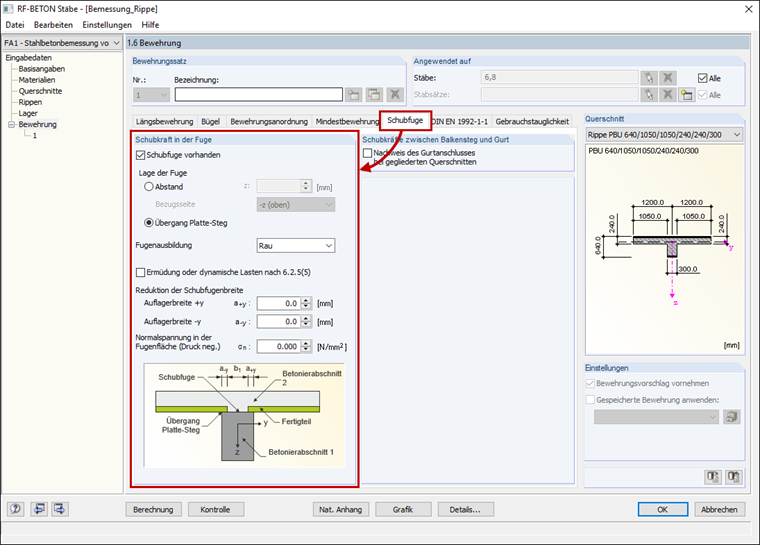

Aktivierung und Steuerung der Schubfugenbemessung in RF-BETON Stäbe

Além disso, pode optar por aplicar EN 1992‑1‑1, 6.2.5 (5) quando negligencia o componente de aderência da ligação de betão no caso de cargas dinâmicas ou de fadiga.

De forma a determinar a largura de ligação correcta, é necessário introduzir a largura de apoio das lajes de elementos ligadas. É importante garantir que este valor não seja maior do que a cobertura lateral de betão, se possível, caso contrário a armadura de corte não pode ser inserida, pelo que o dimensionamento não é cumprido.

Por último, mas não menos importante, pode definir a tensão normal através da superfície da ligação. Aqui, a força normal mínima através da interface que pode atuar simultaneamente com a força de corte deve ser aplicada. Para compressão, a força é positiva; para tração, a força é negativa. Se existe força de tracção, o componente de aderência da ligação de betão é definido para 0 e não é aplicado.

Resultados do dimensionamento da junta de corte

As janelas 2.1 a 2.4 mostram a armadura necessária necessária. Estes resultados podem ser exibidos por secção, por conjunto de barras, por barra ou x posição. A saída da armadura necessária para a ligação de corte é realizada em conjunto com a saída da armadura de corte do _{estribo V, Sw}. Na tabela 'Resultados detalhados', pode ver alguns valores intermédios do dimensionamento da ligação de corte. Estes valores intermédios estão listados sob 'Corte na interface entre o molde de betão em momentos diferentes'.

Ergebnisausgabe für die Schubfugenbemessung

Se vir a Nota 936) para além do valor para um _{sw, V,} estribo, isto significa que a armadura unida para a ligação de corte está a influenciar a verificação da armadura de corte.
