Modelo de CAD/BIM

In RFEM und RSTAB kann in den Modell-Basisangaben unter dem Register "Optionen" ein "CAD/BIM-Modell" aktiviert werden. Dieses Modell ist neben der regulären Modelleingabe eine Ebene zum Einlesen, Organisieren und Transformieren von IFC-, STEP- und IGES-Dateien.

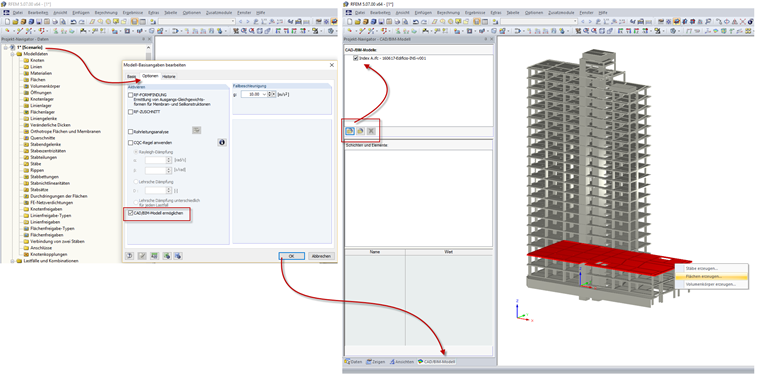

Após selecionar esta opção, um novo subnavegador 'Modelo CAD/BIM' aparece no Navegador de projeto (ver a tela inferior) Este navegador inclui duas funções de importação:
1. Importação certificada "IFC2x3 ISO/PAS 16739" de ficheiros IFC de acordo com o exemplo "Vista de coordenação 2.0".
2. Importação de ficheiros STEP (norma para a troca de dados do modelo do produto) e ficheiros IGES (especificação inicial da troca de gráficos)

Primeiro, a importação neste ambiente intermédio transfere os dados de importação num plano para apenas mostrar os objetos sem gerar dados para o modelo analítico. Neste plano, pode adicionalmente criar barras, superfícies ou sólidos para o modelo analítico através do clique com o botão direito do rato no respetivo objeto.

Este nível intermédio permite uma importação controlada de objetos no modelo analítico. Desta forma, pode criar o modelo analítico utilizando dados BIM sem elementos desnecessários no RFEM e no RSTAB.
