Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4

Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.

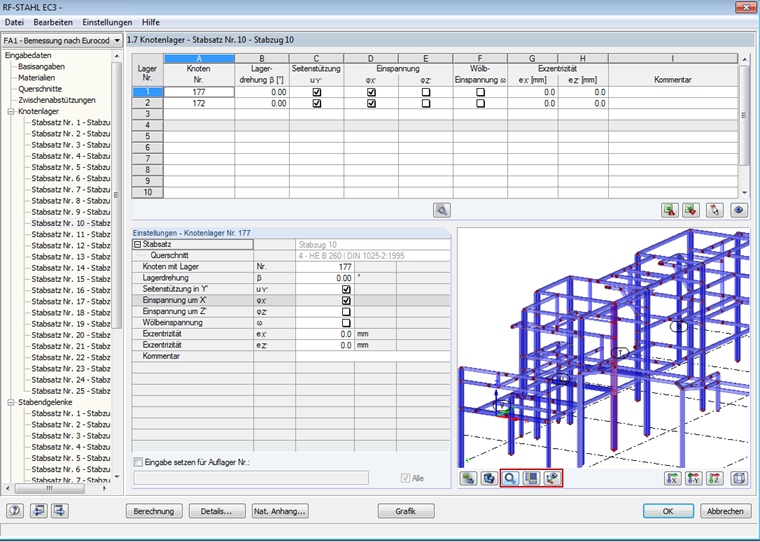

In RF-/STAHL EC3 gibt es daher in der Maske 1.7 eine graphische Anzeige der Struktur. A representação da estrutura é interativa; Man kann hier zoomen und verschieben. Os botões abaixo da visualização gráfica são muito úteis. Você pode usá -los para ocultar o resto da estrutura ou exibi -la em segundo plano. Besonders empfehlenswert ist das Einblenden des Stabsatz-Koordinatensystems mit Darstellung der in Maske 1.7 definierten Auflager. Assim, pode facilmente evitar erros ao definir as condições de fronteira.

Pavilhão de aço

Base de dados de conhecimento

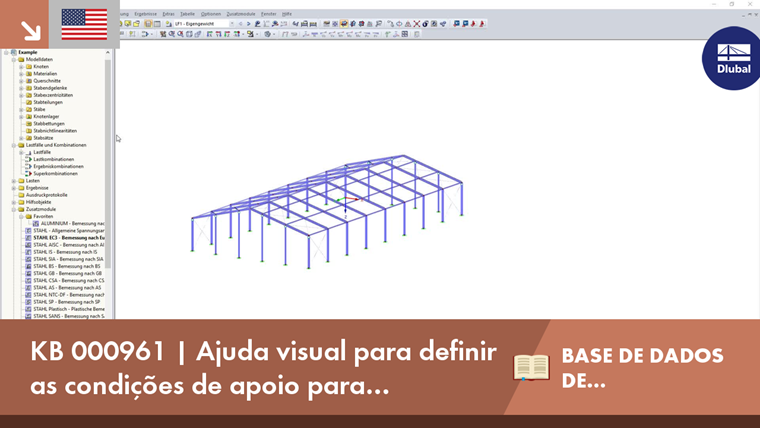

KB 000961 | Ajuda visual para definir as condições de apoio dos conjuntos de barras
