Comparação de resultados com valores limite definidos

O módulo adicional RF-/LIMITS permite comparar a capacidade de carga de barras, extremidades de barras, nós, apoios nodais e superfícies (apenas no RFEM) através de uma capacidade de carga limite definida. Além disso, pode verificar os deslocamentos dos nós e as dimensões da secção. In diesem Beispiel sollen Stützenfüße eines Carports mit den vom Hersteller angegebenen, maximal zulässigen, Kräften verglichen werden.

Em seguida, o módulo compara as forças internas existentes ou as dimensões da secção com as permitidas. Para tal, o dimensionamento pode ser realizado de acordo com a norma EN 1995-1-1 (norma para o dimensionamento de estruturas de madeira) com os respetivos anexos nacionais. Se nenhuma norma for selecionada, a consideração de um coeficiente de segurança parcial pode ser ativada opcionalmente.

Die vom Benutzer angelegte Datenbank kann auch auf anderen Computern eingelesen werden. Isto requer o ficheiro Limits_User.db3 e a pasta LIMITS na pasta de dados do programa (Dlubal Standard: C:\ProgramData\Dlubal\"Your Version"\General Data) no computador de destino no mesmo caminho. O número da versão do RSTAB/RFEM utilizado não deve ser diferente.

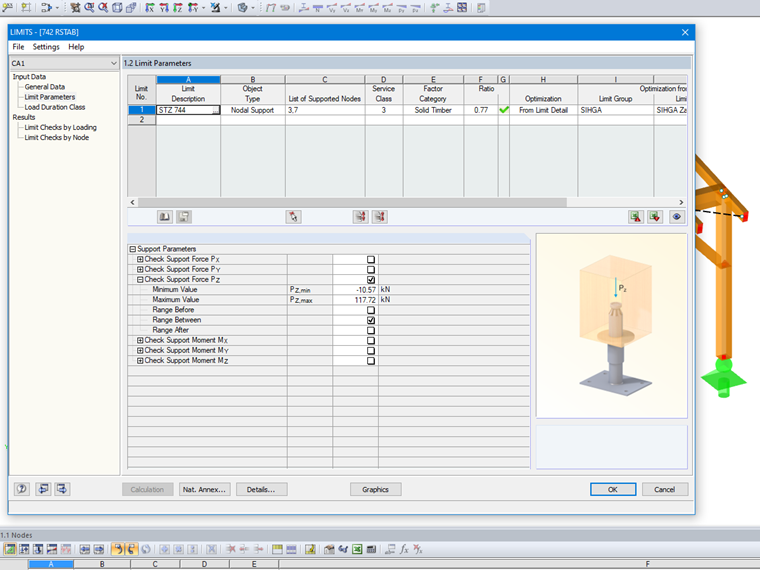

Parâmetros limite de uma base de pilar

Base de dados de conhecimento

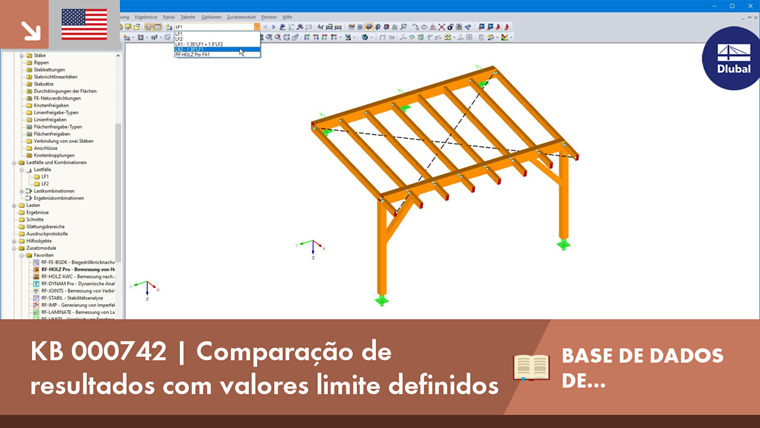

KB 000742 | Comparação de resultados com valores limite definidos

Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
