DLUBAL RFEM 5 - Modelação da viga de pavimento em construções laminadas cruzadas

Bei Brettsperrholzkonstruktionen werden bei größeren Spannweiten häufig Unterzüge oder Hybrid-Konstruktionen verwendet. Diese lassen sich in RFEM 5 über Flächen und Stabquerschnitte modellieren. Bei beiden Systemen sind gekrümmte Unterzüge ebenfalls problemlos möglich. Bei der gekrümmten Fläche wird der Stab über die automatische Stabexzentrizität immer passend mit dem Dickenabstand der Fläche und des Stabes generiert. Über eine Linienfreigabe kann der Unterzug auch nachgiebig angeschlossen werden.

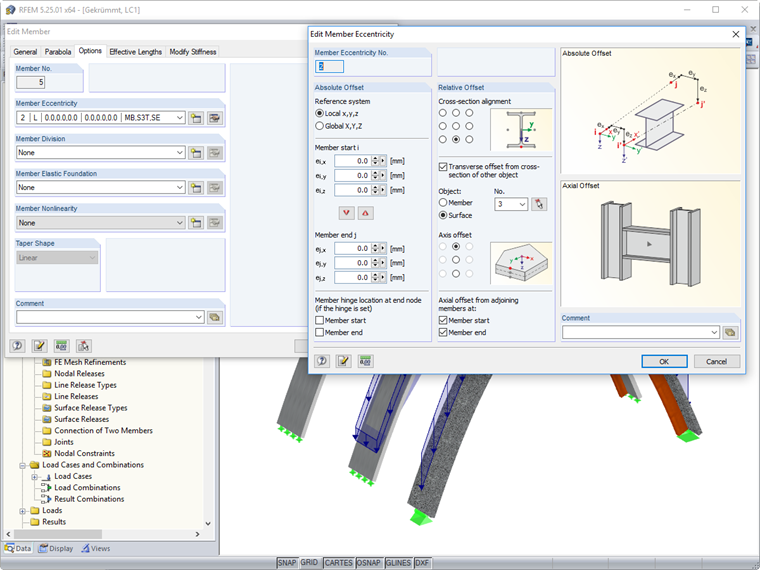

Entrada de excentricidade de barra para vigas de piso inferior
Entrada de excentricidade de barra para vigas de piso inferior

EN-US | Sinalizador Base de dados de conhecimento

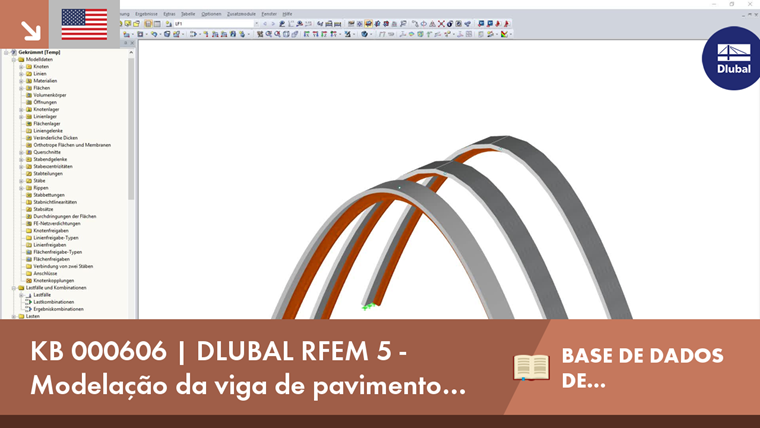

KB 000606 | DLUBAL RFEM 5 - Modelação da viga de pavimento em estruturas laminadas cruzadas
Autor

O Eng. Kuhn é responsável pelo desenvolvimento de produtos e pela garantia de qualidade da área das estruturas de madeira e providencia apoio técnico aos nossos clientes.
