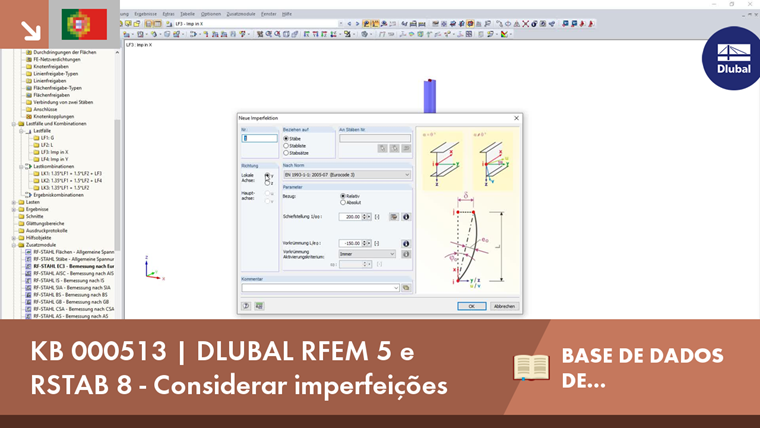

DLUBAL RFEM 5 e RSTAB 8 - Considerar imperfeições

In der Welt der Bauingenieure sind Imperfektionen ein eindeutiger Begriff. Allgemein beschreiben Imperfektionen die Unvollkommenheit einer Struktur beziehungsweise die herstellungsbedingte Abweichung eines Bauteils von der idealen Form.

Geralmente, utilizam-se as imperfeições num cálculo quando se procura um equilíbrio de forças para o sistema deformado. É este cálculo não linear em relação à deformação mencionada do componente estrutural que resulta num aumento das forças internas e das deformações em comparação com um cálculo linear. No entanto, estes esforços internos aumentados e deformações podem ser utilizados na maioria dos casos para obter um dimensionamento consideravelmente mais eficiente do componente estrutural em comparação com um dimensionamento simples no qual a imperfeição do componente estrutural é tida em conta por fatores de aumento.

As normas de dimensionamento, como a EN 1993-1-1, permitem a simulação de imperfeições através de cargas equivalentes. A magnitude da carga equivalente é definida pela força axial atuante do componente estrutural e o seu comportamento de encurvadura.

Para representar ao máximo qualquer forma de imperfeição, existe uma imperfeição de inclinação e uma imperfeição de pré -curvatura. A imperfeição de inclinação simula um componente inclinado em todo o seu comprimento. A imperfeição da pré -curvatura simula um elemento estrutural reto como um arco.

Nossos programas podem simular esses tipos de imperfeições por imperfeições de barra. As imperfeições da barra são organizadas como uma carga no programa. Este atributo ajuda a adicionar as imperfeições da barra como um caso de carga para outras séries de casos de carga. Assim, tem a possibilidade de verificar diferentes geometrias de imperfeições por diferentes séries de casos de carga num modelo computacional.

Exemplo:

CC1 = Peso próprio
CC2 = carga imposta
CC3 = imperfeição na direção X
CC4 = imperfeição na direção Y

CO1 = 1,35 ⋅ CC1 + 1,5 ⋅ CC2 + 1,0 ⋅ CC3 ... Combinação de carga com imperfeição em X
CO2 = 1,35 ⋅ CC1 + 1,5 ⋅ CC2 + 1,0 ⋅ CC4 ... Combinação de cargas com imperfeição em Y

O programa determina então a força axial para cada combinação de carga separadamente e inclui -a no cálculo de carga equivalente. Uma vez que esta força axial pode alterar nas respetivas iterações devido ao cálculo geometricamente não linear, a força axial para a carga equivalente da imperfeição é verificada e, se necessário, alterada após cada iteração. Para componentes estruturais com uma distribuição de força axial variável, é utilizada a força axial média para a carga de imperfeição sobre o comprimento da barra.
