modulo aggiuntivo RFEM 5
RF-MOVE

Il modulo aggiuntivo RF-MOVE genera casi di carico da diverse posizioni di carichi mobili, come gru o veicoli su ponti. È anche possibile creare una combinazione di risultati di inviluppo durante la generazione di carichi.

I dati di input sono limitati a due sole finestre di input. Insieme alla rapida generazione di casi di carico per RFEM 5, questo consente di risparmiare molto tempo.

Generazione di casi di carico da carichi mobili per aste e aste continue

Totale voci: 4

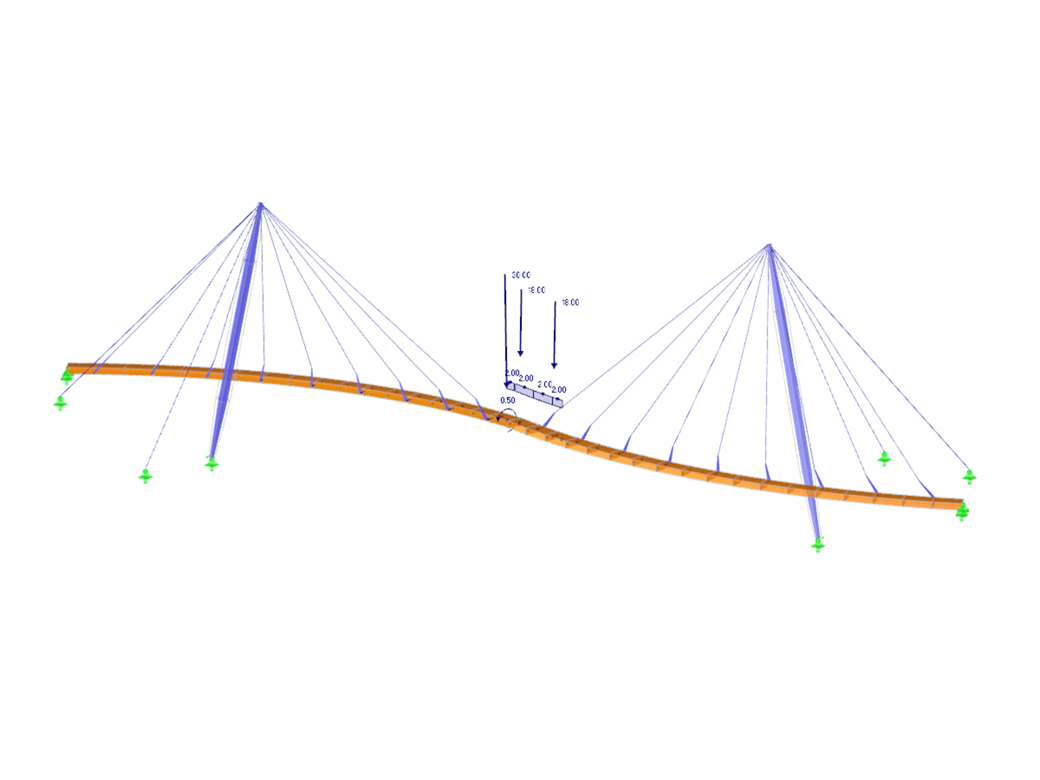

Modulo aggiuntivo RF-MOVE/RSMOVE per RFEM/RSTAB | Generazione di casi di carico per aste da posizioni di carico mobili

RF-MOVE/RSMOVE | Caratteristiche

Generazione fino a 9.999 casi di carico da posizioni di carico mobili
Posizioni di carico parametrizzate di vari carichi concentrati e distribuiti
Somma di più carichi mobili in un solo caso generato
Possibilità di aggiungere carichi ai casi di carico di RFEM/RSTAB già esistenti
Generazione di una combinazione di risultati per determinare la posizione del carico più sfavorevole
Possibilità di salvare le specifiche del carico per un ulteriore utilizzo in altre strutture

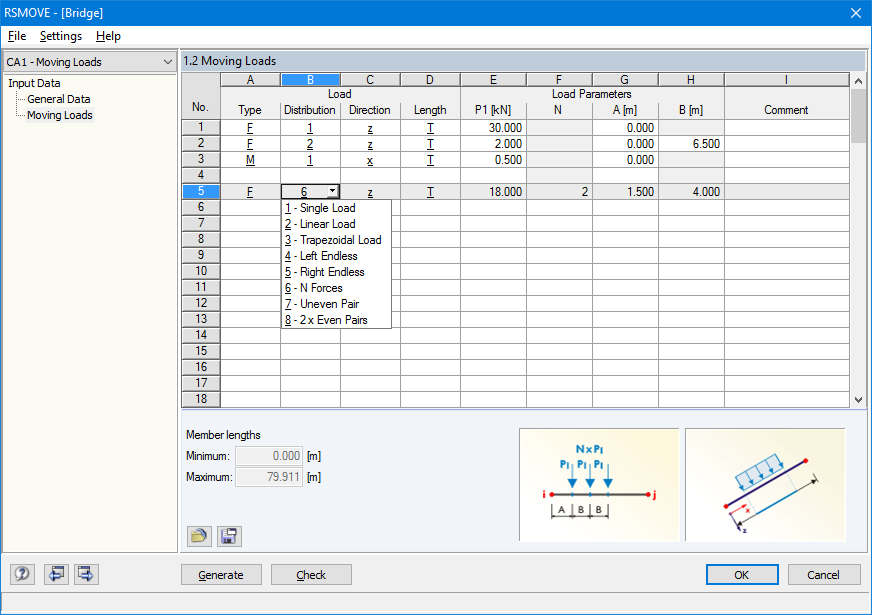

RF-MOVE/RSMOVE | Input

I set di aste con carichi mobili sono selezionati graficamente nel modello RFEM/RSTAB. È possibile applicare vari di tipi di carico contemporaneamente ad uno stesso set di aste.

Specificando la prima posizione del carico, è possibile visualizzare con precisione il carico che entra nella pista dell'asta continua. Allo stesso modo, è possibile definire se un carico in movimento costituito da varie applicazioni di carico può muoversi oltre la fine delle aste continue (ponte) o meno (pista della gru).

L'incremento delle singole posizioni di carico è determinato dal numero di casi di carico generati per RFEM/RSTAB. È anche possibile aggiungere carichi a casi di carico RFEM/RSTAB già esistenti in modo che non sia necessaria alcuna sovrapposizione aggiuntiva. Sono disponibili diversi tipi di carico, ad esempio carichi singoli, lineari e trapezoidali, coppie di carico e diversi carichi concentrati uniformi.

È possibile applicare i carichi nelle direzioni locali e globali. L'applicazione può fare riferimento alla lunghezza reale dell'asta o alla proiezione in una direzione globale.

RF-MOVE/RSMOVE | Generazione

È possibile creare una gran varietà di casi di carico con un singolo clic del mouse. Dopo la generazione, il modulo mostra il numero dei casi di carico e delle combinazioni di risultati create.

RF-MOVE/RSMOVE | Risultati

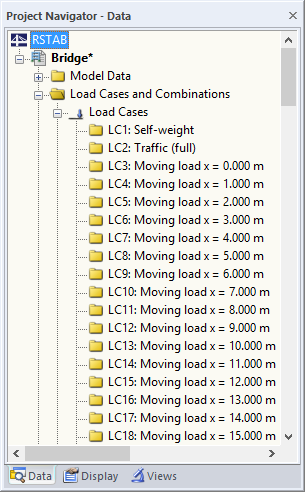

RF-MOVE/RSMOVE non presenta nessuna tabella dei risultati: È possibile controllare i casi di carico creati, compresi i carichi, in RFEM/RSTAB. Le descrizioni dei singoli carichi mobili sono dedotte dal rispettivo numero di incremento dei carichi.

Tuttavia, è possibile modificare le descrizioni in RFEM/RSTAB. Infine, tutti le tabelle dei dati possono essere esportati nei programmi MS Excel o OpenOffice.org Calc.
