Дополнительный модуль к RFEM 5
RF-MOVE

Дополнительный модуль RF-MOVE создает загружения из различных положений подвижных нагрузок, таких как краны или транспортные средства на мостах. Во время генерирования нагрузок можно также создать пакетное расчётное сочетание.

Ввод данных ограничен двумя окнами ввода. Наряду с быстрым созданием загружений для RFEM 5 это позволяет значительно экономить время.

Создание загружений стержней и рядов стержней подвижными нагрузками

Всего позиций: 4

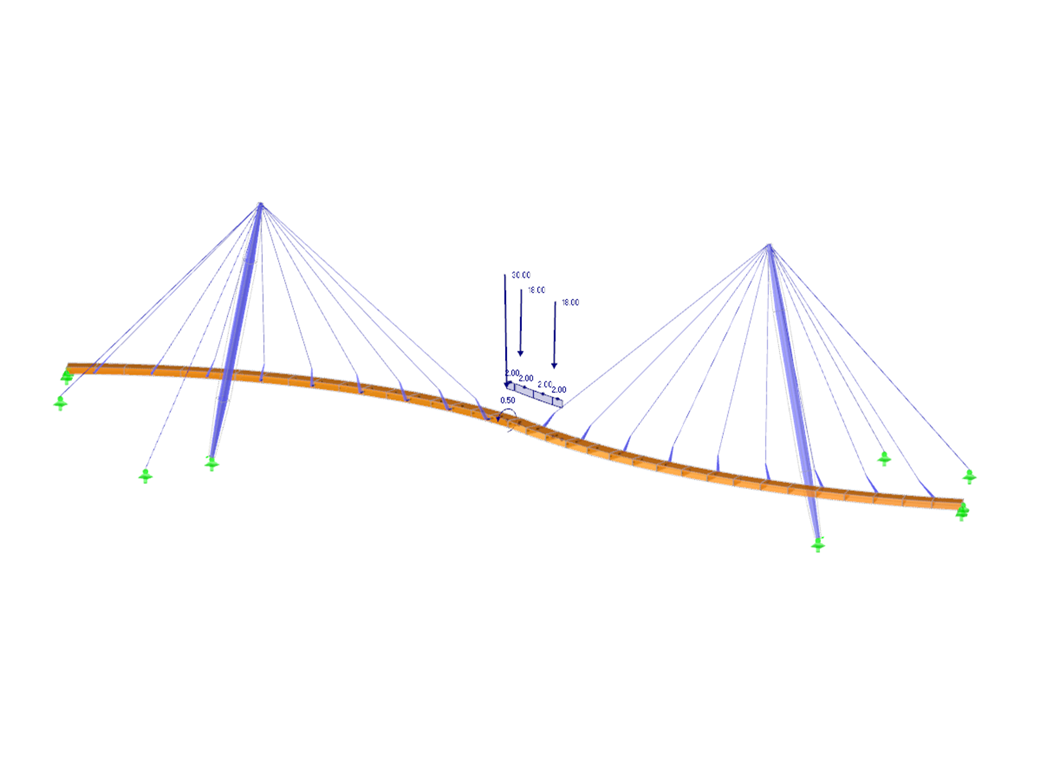

Дополнительный модуль RF-MOVE/RSMOVE для RFEM/RSTAB | Создание загружений для стержней из движущихся положений нагрузки

RF-MOVE (английская версия) | Характеристики

Создание до 9999 загружений на основе подвижных положений нагрузки
Параметрическое задание позиций нагрузок для различных сосредоточенных и распределенных нагрузок
Суммирование нескольких подвижных нагрузок в одном созданном случае
Возможность добавить нагрузки к уже существующим загружениям RFEM/RSTAB
Создание расчетного сочетания для определения наиболее неблагоприятного положения нагрузки
Возможность сохранить характеристики нагрузки для применения в других конструкциях

RF-MOVE (английская версия) | Ввод данных

Выбор блоков стержней с подвижными нагрузками выполняется в модели RFEM/RSTAB графически. К одному блоку стержней можно применить несколько различных типов нагрузок одновременно.

Указав на первую позицию нагрузки, можно точно отобразить нагрузку, действующую на подкрановые пути непрерывного стержня. Таким же образом, можно задать, будет ли подвижная нагрузка, состоящая из различных нагрузок, перемещаться за пределы конца непрерывного стержня (мост) или нет (подкрановый путь).

Приращение отдельных позиций нагрузки определяется по количеству загружений, созданных для RFEM/RSTAB. Вы также можете добавить нагрузки в уже существующие загружения RFEM/RSTAB, таким образом, не требуется дополнительная суперпозиция. Доступно несколько типов нагрузок, например, одиночные, линейные и трапециевидные нагрузки, а также пары нагрузок и несколько равномерных сосредоточенных нагрузок.

Нагрузки можно прикладывать в местном и общем направлении. Применение может относиться к реальной длине стержня или к проекции в общем направлении.

RF-MOVE (английская версия) | Поколение

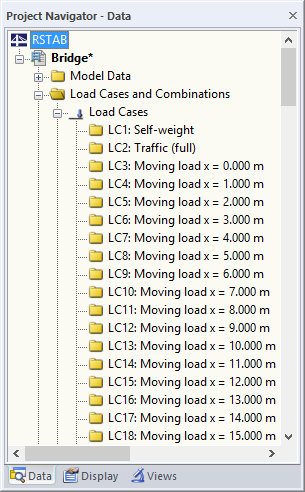

Вы можете создать различные загружения одним щелчком мыши. После генерирования загружений, в модуле будет отображено количество созданных загружений и расчетных сочетаний.

RF-MOVE (английская версия) | Результаты

Дополнительный модуль RF-MOVE/RSMOVE не отображает каких-либо окон результатов: Вы можете проверить созданные загружения и нагрузки в RFEM/RSTAB. Описания отдельных подвижных нагрузок создаются на основе соответствующего номера приращения нагрузки.

Однако, Вы можете изменить описания в RFEM/RSTAB. Все таблицы данных могут быть экспортированы в MS Excel.
