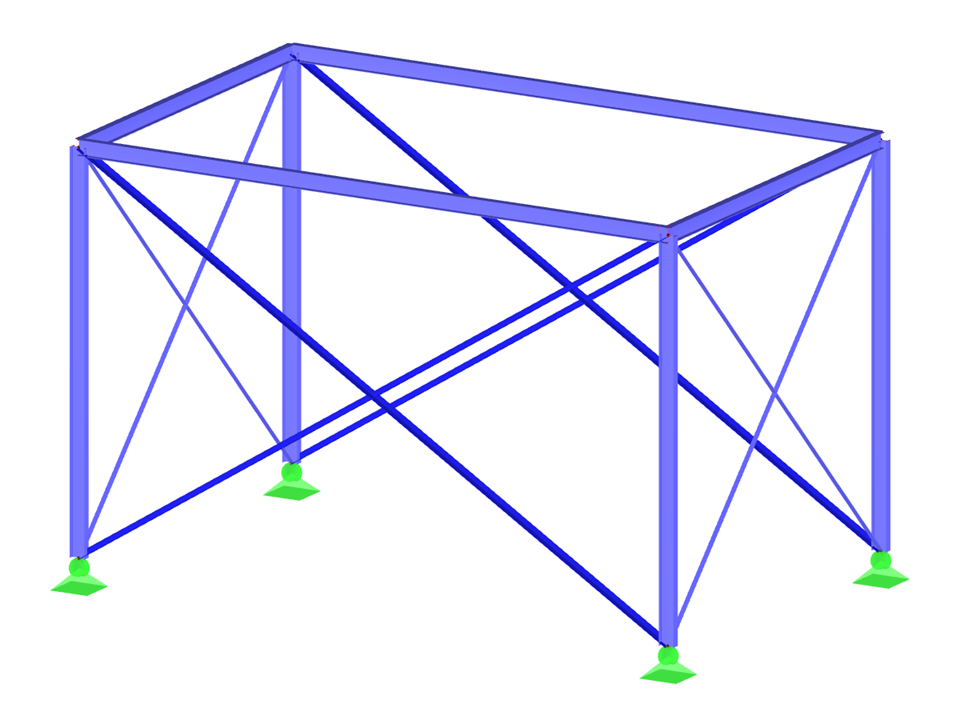

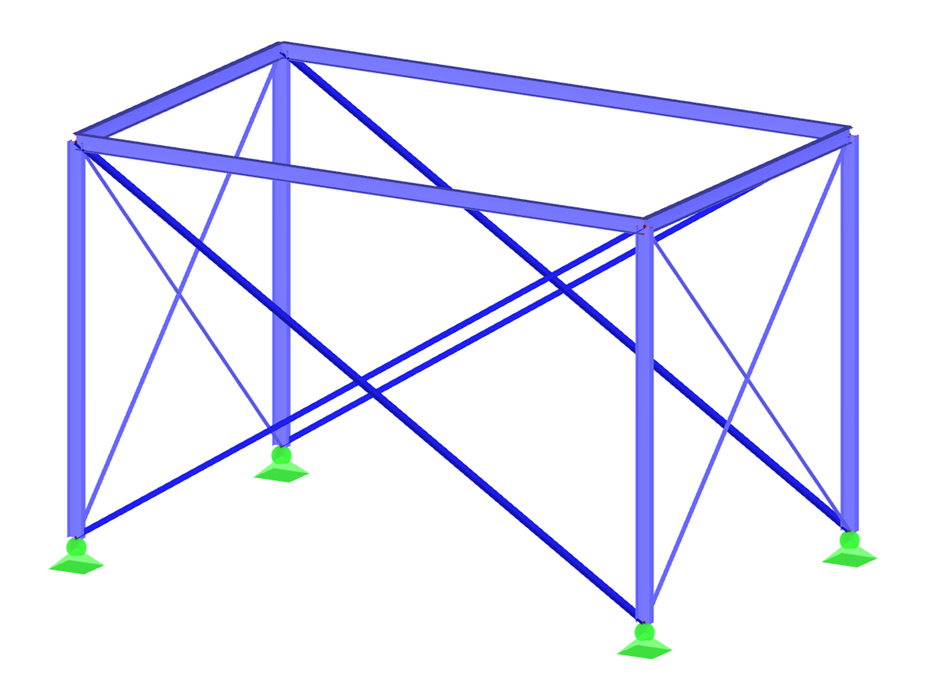

Le modèle représente une structure en acier, tenant compte de la réduction de section due aux trous de boulons dans les éléments sous tension. Il montre comment effectuer la vérification de la résistance en traction selon la norme DIN EN 1993-1-1 à l'aide de l'aire nette de section dans l'extension RF-/ACIER EC3. Des aspects techniques importants tels que les cadres, la vérification en traction, la croix de Saint-André et la réduction de section y sont présentés de manière pratique.
Modèle utilisé dans
Portique en acier avec tirants
| Nombre de nœuds | 8 |
| Nombre de barres | 16 |
| Nombre de cas de charge | 2 |
| Poids total | 1,473 t |
| Dimensions (métrique) | 8,534 x 5,534 x 5,267 m |
| Dimensions (impériales) | 28 x 18.16 x 17.28 feet |
| Version du logiciel | 8.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
