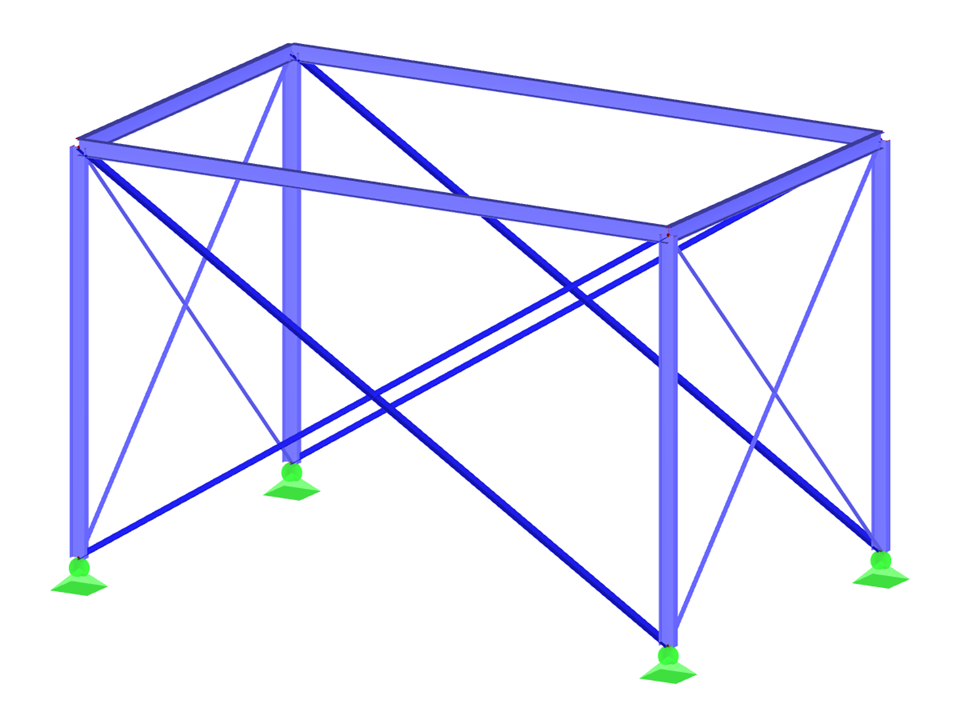

Стальная рама с растянутыми стержнями
Количество узлов | 8 |
Количество стержней | 16 |
Количество загружений | 2 |
Общий вес | 1,473 t |
Размеры (метрические) | 8,534 x 5,534 x 5,267 m |
Размеры (имперские) | 28 x 18.16 x 17.28 feet |
Версия программы | 8.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
