Écarts des déformations entre CC et CO

Lors de l’affichage des déformations de CC1, le maximum est de 10 mm. Lors de l’examen des déformations de CO1 (définies comme 1,0 * CC1), il en résulte une déformation plus importante. Pourquoi ?


Réponse:

Par défaut, les combinaisons de charges sont calculées selon l'analyse du second ordre et les cas de charge selon l'analyse statique linéaire. Il est possible que la rigidité soit réduite par un coefficient partiel de sécurité dépendant de la norme dans le calcul selon l'analyse du second ordre, ce qui a l’effet correspondant sur les déformations.

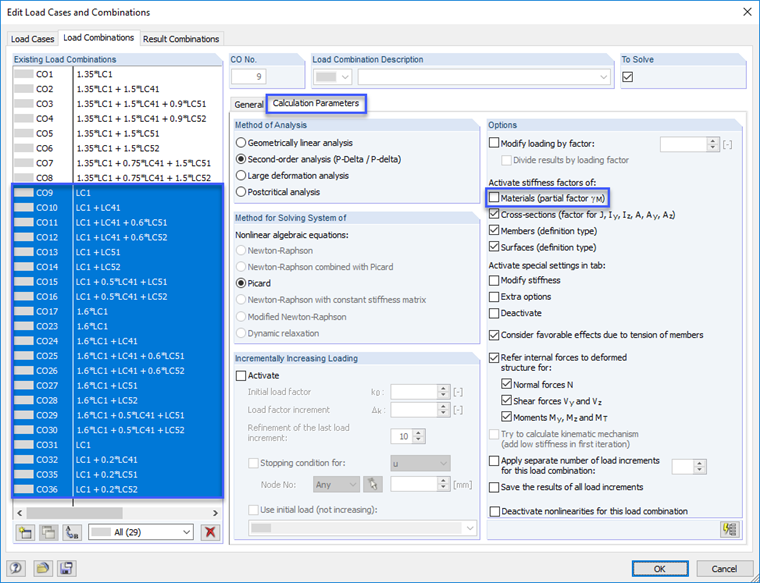

Afin d’obtenir les mêmes résultats dans le cas de charge et dans la combinaison de charges, il est nécessaire de réguler la considération des facteurs de rigidité de manière uniforme (voir la figure ci-dessous).


Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Références
  1. Dlubal Software. (2018). Manuel de RFEM Tiefenbach.
  2. Dlubal Software. (2016) Manuel RSTAB Tiefenbach : Dlubal Software.


;
