Odchylky deformací mezi ZS a KZ

Při zobrazení deformací ZS1 je maximum 10 mm. Schaut man sich danach die Verformungen der LK1 an (definiert als 1.0 * LF1), ergibt sich eine größere Verformung. Jak je to možné?


Odpověď:

Standardně se kombinace zatížení počítají podle teorie druhého řádu a zatěžovací stavy podle lineární statické analýzy. Es ist möglich, dass bei der Berechnung nach Theorie 2. Ordnung auch die Steifigkeit mit einem normabhängigen Teilsicherheitsbeiwert abgemindert wird, was sich entsprechend auf die Verformungen auswirkt.

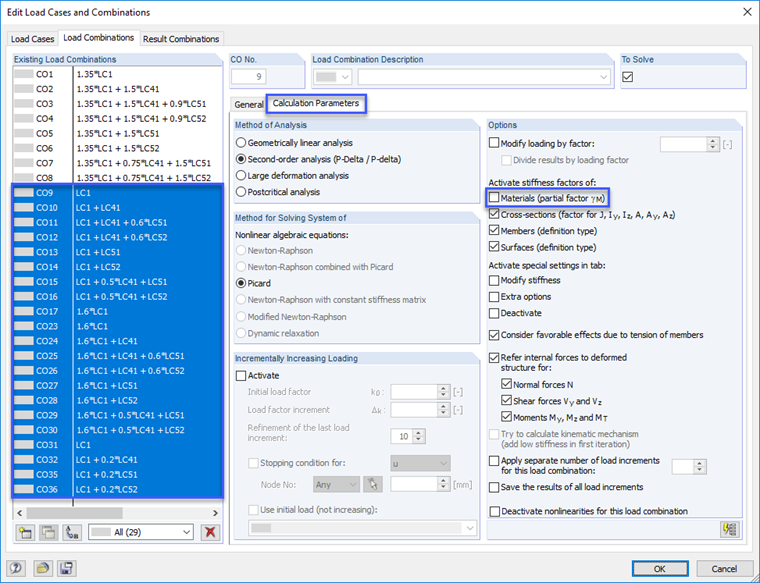

Um gleiche Ergebnisse im Lastfall und in der Lastfallkombination zu erhalten, müsste man für diesen Fall u. a. die Berücksichtigung der Steifigkeitsbeiwerte einheitlich regeln (siehe Bild).


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
