Modélisation des retombées de poutres courbes

Comment considérer les retombées de poutre dans les structures en bois lamellé-croisé ?

Réponse:

Dans RFEM, les retombées de poutre peuvent être modélisées sur des surfaces et sections de barre. Pour les deux systèmes, les poutres en arc sont également possibles et faciles à modéliser. Dans le cas d’une coque, l'élément est toujours généré grâce à l’ajustement d'excentricité automatique de barre entre la distance de l'épaisseur du panneau et d'élément.

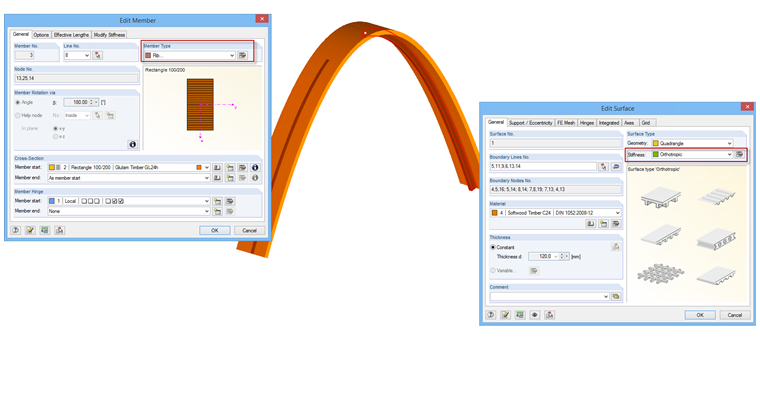

Retombée de poutre par nervure
Retombée de poutre par nervure

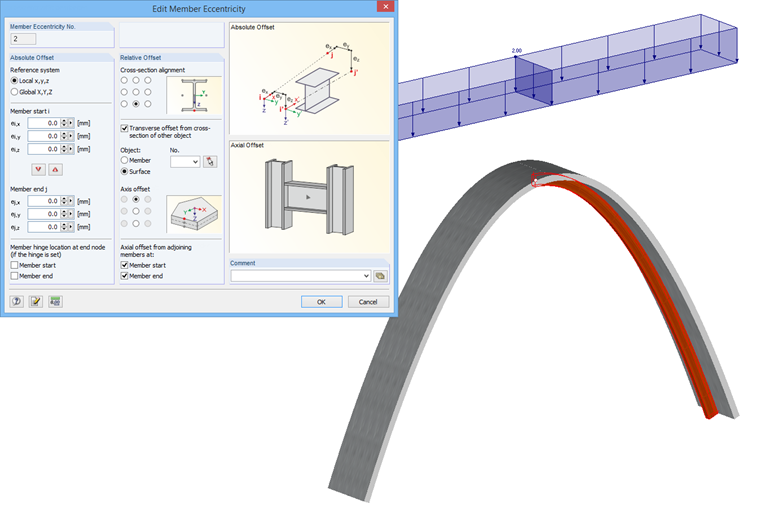

Excentrement automatique
Excentrement automatique
