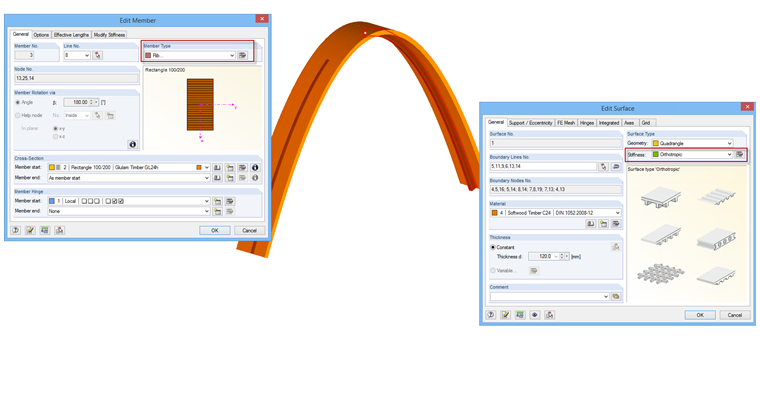

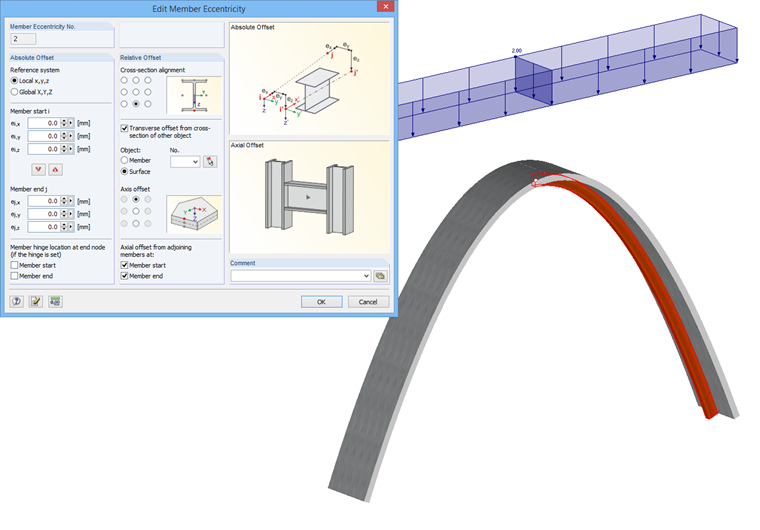

V programu RFEM lze průvlaky modelovat pomocí ploch a průřezů prutů. U obojího je možné bez problémů modelovat i zakřivené průvlaky. U zakřivené plochy se prut vždy generuje na základě automatické excentricity prutu v souladu se vzdáleností tlouštěk plochy a prutu.
Modelování zakřivených průvlaků
Jak mohu zohlednit průvlaky v konstrukcích z křížem lepeného dřeva?





V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
- Stav s trhlinami spočítaný z přiřazeného zatížení
- Stav s trhlinami stanovený jako obálka ze všech návrhových situací pro posouzení MSP
- Stav s trhlinami nezávisle na zatížení

V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.

Tato funkce také přispívá k přehlednosti zobrazení výsledků. Ořezávací roviny jsou roviny řezu, které lze modelem libovolně proložit. Oblast před nebo za touto rovinou bude pak v pohledu skrytá. Tak můžete jasně a přehledně zobrazit výsledky například v průniku nebo uvnitř tělesa.

Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
