Na tomto modelu bylo předvedeno modelování průvlaků u křížem lepených dřevěných konstrukcí pomocí žeber.

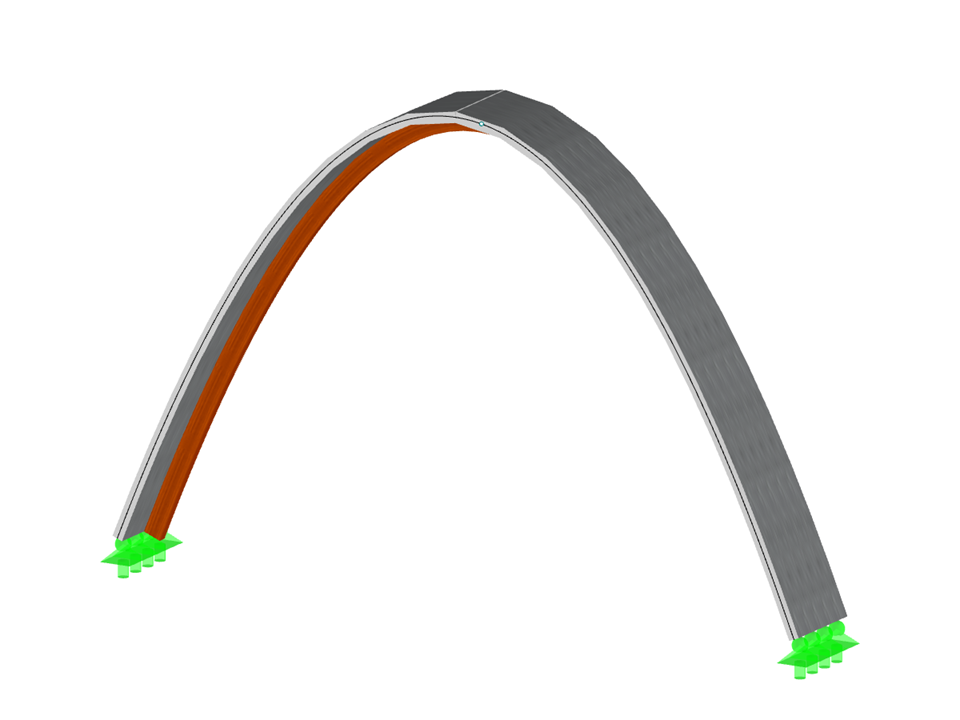

Zakřivená konstrukce z křížem lepeného dřeva
Počet uzlů | 35 |
Počet linií | 26 |
Počet prutů | 6 |
Počet ploch | 4 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 12,437 t |
Rozměry (metrické) | 9,787 x 7,194 x 6,787 m |
Rozměry (imperiální) | 32.11 x 23.6 x 22.27 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
