Respuesta:
Un refinamiento de malla nodal le permite controlar generalmente la generación de una malla de EF para lograr una discretización adaptada lograda en el área de refinamiento alrededor de un nudo.
Puede seleccionar entre dos tipos de refinamiento de malla que están disponibles para la forma geométrica del área de refinamiento:
- Circular
- Rectangular
Para el tipo circular, es necesario definir el tamaño del área de compresión circular a través de un radio por un lado, y la longitud objetivo interior y exterior por otro lado. La longitud exterior de EF normalmente se corresponde con el tamaño de la malla global.
En el caso de un tipo rectangular, se especifican la "Longitud del lado" del área de compresión en forma de cubo, así como la "Longitud del objetivo interno".

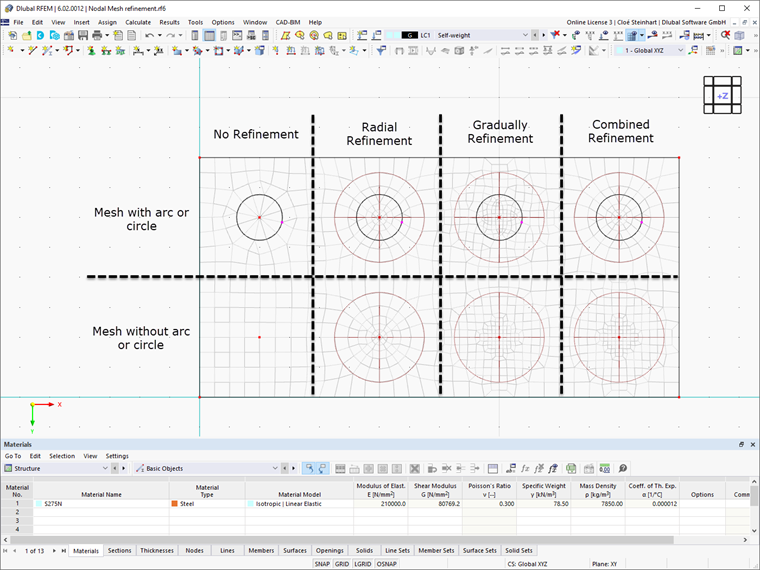

Para refinamientos circulares, puede usar la "disposición de longitud de EF" para controlar cómo se expande el tamaño de malla de la malla de EF desde el interior hacia el exterior. Para ello, se hace una distinción entre las siguientes opciones:
- Radial : El área de refinamiento se expande uniformemente desde el interior hacia el exterior en forma de círculos concéntricos.
- Paso a paso : El refinamiento gradual se basa en el mismo principio que el refinamiento radial. Sin embargo, la diferencia es que el refinamiento no se realiza en forma de círculos concéntricos, sino en secciones en las áreas con el mismo tamaño de malla. Para ello, se utilizan tantos elementos cuadrados como sea posible.
- Combinado : En este caso, la malla se genera mediante una combinación de ajuste radial y gradual. El refinamiento es básicamente el mismo que el refinamiento gradual. Sin embargo, si hay una línea circular o en forma de arco que descansa en el centro del refinamiento, se aplica el refinamiento radial.
