Resultados inverosímiles de la torsión de alabeo

Mis resultados para el cálculo con torsión de alabeo son inverosímiles. ¿Cuál podría ser el motivo?


Respuesta:

En primer lugar, sería razonable comprobar de nuevo las condiciones de contorno para el cálculo. Dazu gehören unter anderem der gewählte Lastansatz, die Überprüfung der Quersteifen und die Übergänge zwischen den Stäben. Auch die Überprüfung der Berechnungstheorie eventuell außerhalb Theorie II. Ordnung infolge großer Verdrehungen ist sinnvoll.

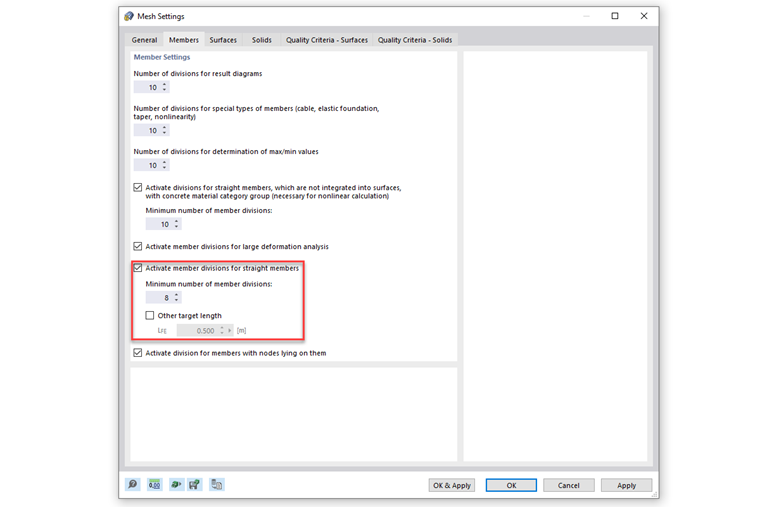

Besonders wichtig ist aber auch, dass bei RFEM für Wölbkrafttorsion eine Teilung des FE-Netzes erforderlich ist.

Dies ist durch Prüfen in den FE-Netzeinstellungen und der grafischen Darstellung des Stab-FE-Netz möglich.


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.



;
