- Siempre
Siempre se tiene en cuenta la precaución. - EN 1993-1-1 (5.8)
La contraflecha sólo se tiene en cuenta si la relación de esbeltez es mayor que en la fórmula (5.8) de la norma EN 1993-1-1 (ver figura 01). - DIN 18800 (207)
Para los cálculos de edificios existentes, se dejó en el programa esta opción según la norma DIN 18800 retirada. - Manualmente

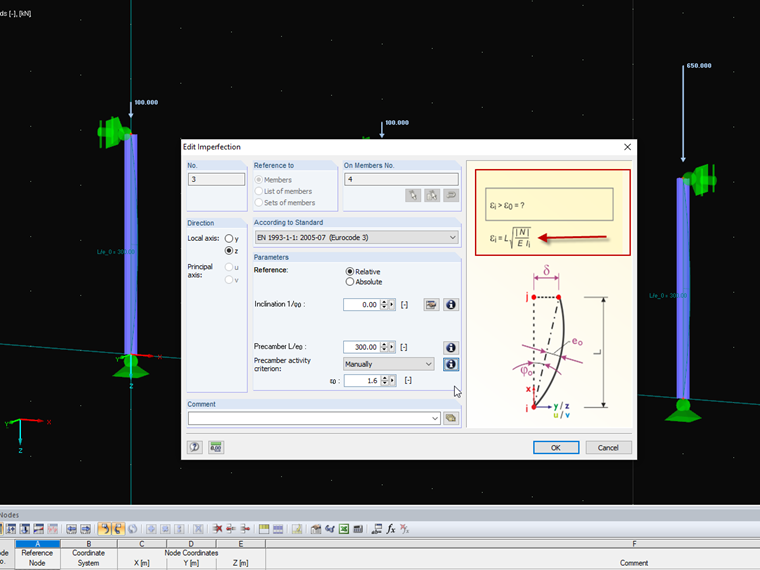

Aquí puede especificar un valor para el coeficiente de la barra ε0. El coeficiente de la barra se determina según la fórmula de la figura 02.
Pregunta
¿Cómo funciona la activación de la imperfección de la contraflecha?
Respuesta:

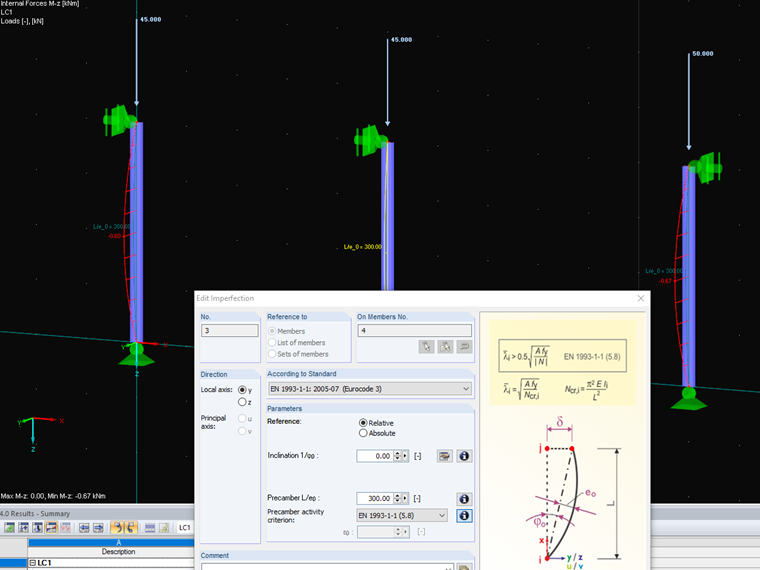

Al definir una imperfección, hay cuatro opciones disponibles para activar la contraflecha.El video de ejemplo adjunto muestra que no se excede la esbeltez límite para la columna central. No se aplica ninguna imperfección. El momento flector Mz es cero.
