Respuesta:
Después de la instalación exitosa de la interfaz, la barra de herramientas de RFEM5 está disponible. Über die zugehörigen Komponenten kann der Export nach RFEM gesteuert werden. Para hacer esto, basta con arrastrar y soltar en la interfaz de programación. Ein Import aus RFEM ist nicht möglich.
La comunicación entre Grasshopper y RFEM está habilitada por "RFEM 5 COM Component". Una vez que se ha activado este componente con información geométrica, se inicia la exportación. Esto necesita un fichero de RFEM abierto. Es empfiehlt sich eine leere Datei zu nutzen, da der Export sämtliche Informationen überschreibt. Ein Update-Mechanismus ist aktuell nicht implementiert. Mittels einer "Value List" kann zusätzlich die Einheit definiert werden, mit welcher die Geometrie beschrieben wird. Änderungen der Toleranzen sind im Regelfall nur dann notwendig, falls Punkte sehr nah beieinander definiert wurden. Die hierfür zu hinterlegende Zahl kann über ein "Panel" eingegeben werden.
"RFEM 5 Member Component" permite al usuario adjuntar información adicional a la geometría (líneas, curvas). Diese werden beim Export nach RFEM berücksichtigt, sodass die Erzeugung von Stäben ermöglicht wird. El nombre del material y de la sección se debe introducir en un cuadro de texto (panel). El giro de la barra se puede definir mediante "Number Slider" en [rad]. Für die Definition von Stabendgelenken muss zusätzlich die "RFEM 5 Member Hinge Component" geladen werden. Der Input besteht aus den 6 Freiheitsgraden welche individuell angesteuert werden können. Für die Freigabe eines Freiheitsgrades ist als Wert "0" zu definieren, Federkonstanten werden hierbei in den Einheiten [N/m] oder [Nm/rad] erwartet. Eine Änderung der Einheit ist nicht möglich. Nichtlinearitäten können aktuell nicht angesteuert werden.
"RFEM 5 Surface Component" se debe utilizar de forma análoga al componente "Member". Se supone que existe una superficie al introducir la geometría. An diese kann über einen "Panel" das Material angeheftet werden. Die Dicke der Fläche kann über einen Number-Slider in [m] definiert werden. El tipo de rigidez de la superficie se puede controlar por medio de una "Value List" con tipos predefinidos.
Knotenlager können über die "RFEM 5 Nodal Support Component" erzeugt werden. Auf der Input-Seite sind die zu lagernden Punkte zu definieren. Hier empfiehlt sich die Nutzung bereits bestehender Definitionsknoten von Flächen oder Linien. Es können alle 6 Freiheitsgrade angesteuert werden. Der Wert "0" bedeutet hierbei eine Freigabe in die jeweilige Richtung, "-1" eine feste Lagerung. Federkonstanten können analog der Stabendgelenke definiert werden.
Preguntas frecuentes (FAQ)

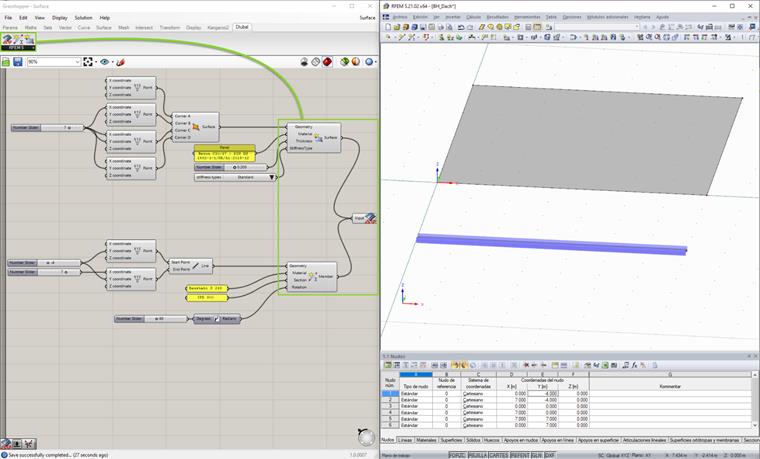

El archivo de Grasshopper relacionado con el gráfico se ha guardado para su descarga. Es muss lediglich noch die "RFEM 5 COM Component" aktiviert werden.
