Pregunta
¿RF-STEEL AISC realiza un cálculo de torsión según la Guía de diseño núm. 9?
Respuesta:

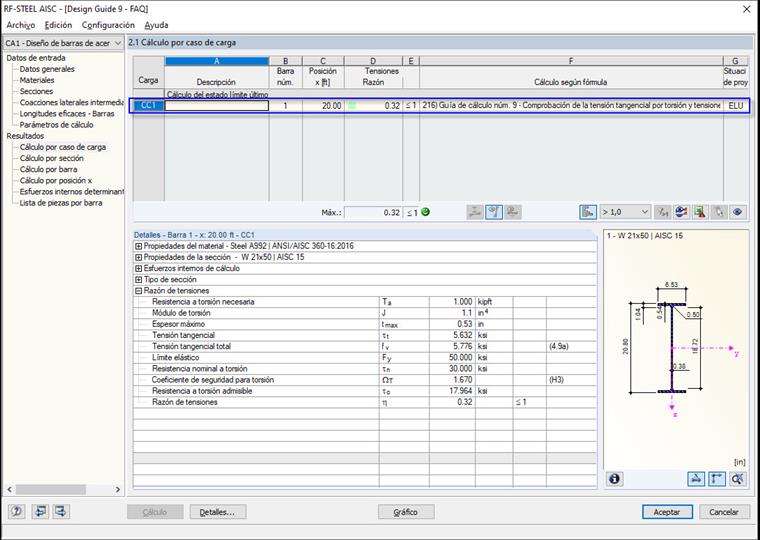

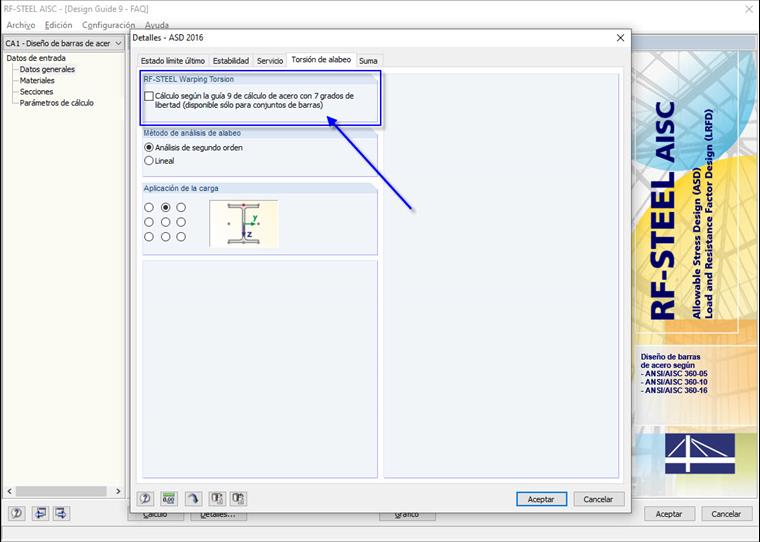

El módulo AISC va a detectar si hay algún esfuerzo de flexión o torsión en la barra y si el cálculo es adecuado para la guía de cálculo 9. El módulo adicional combina las tensiones tangenciales debidas a la flexión y las cargas axiles calculadas por RFEm, así como las tensiones tangenciales calculadas utilizando la torsión de St. Venant para realizar comprobaciones del cálculo según la guía de cálculo núm. 9.El módulo Steel AISC también tiene la opción en "Detalles" para activar la extensión del módulo adicional RF-STEEL Warping Torsion donde se realiza un análisis de torsión de alabeo no lineal utilizando 7 grados de libertad. Las tensiones normales y transversales en la barra se determinan independientemente a partir de la guía de cálculo núm. 9 de AISC. La carga utilizada en esta extensión se toma directamente de RFEM para su análisis.
