Sin longitudes eficaces para el pandeo en el eje menor y pandeo lateral en RF-/STEEL EC3

En RF-/STEEL EC3, no se muestran longitudes eficaces para el eje menor y el pandeo lateral y flexotorsional en la ventana "Longitudes eficaces - Barras/Conjuntos de barras". ¿Cuál es el problema aquí?


Respuesta:

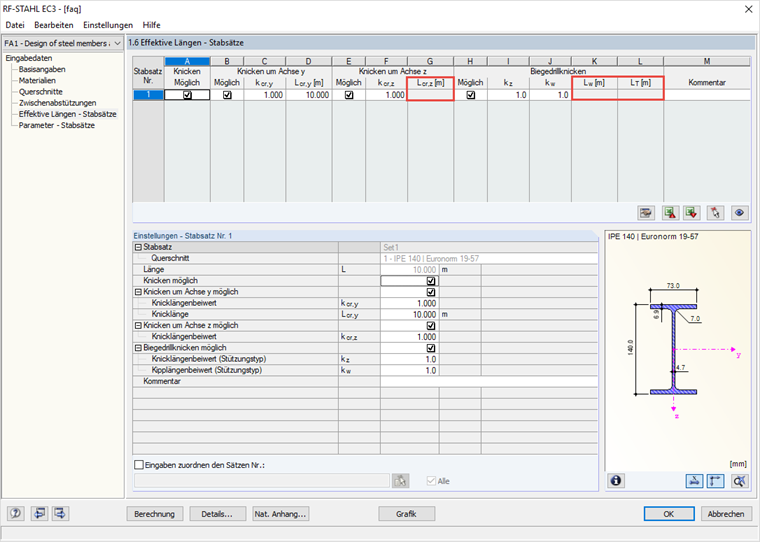

Si ha seleccionado el método de la barra equivalente para un conjunto de barras recto, es posible definir apoyos laterales en la tabla 1.4. Esto evita el pandeo respecto al eje menor del conjunto de barras. Si los resultados muestran diferentes longitudes de pandeo del conjunto de barras, no se introducen valores para Lcr,zw, Lw y LT en la tabla 1.6.


Autor

La Sra. Effler es responsable del desarrollo de productos para el análisis dinámico y proporciona soporte técnico para nuestros clientes.

Referencias
  1. Software de Dlubal. (2020). Manual de instrucciones RF-/STEEL EC3. Tiefenbach: Dlubal Software, febrero de 2016.
