Tengo un modelo con superficies y barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition.Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. ¿Cuál es el problema?

Q: Tengo un modelo con superficies y barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition.Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. ¿Cuál es el problema?

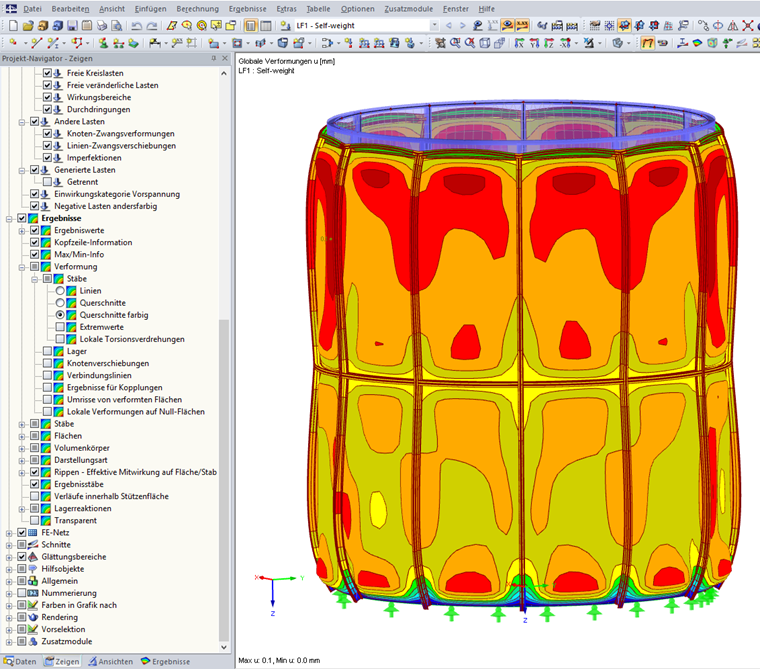

Para evitar una visualización confusa, las deformaciones de la barra solo se muestran como líneas en la configuración predeterminada.Im Projekt-Navigator - Zeigen kann die Darstellung so angepasst werden, dass die Stabverformungen auch als gerenderte Querschnitte angezeigt werden (Bild 1).Des Weiteren ist es im "Zeigen"-Navigator möglich, das unverformte Modell auszublenden, um nur die Verformungen zu betrachten (Bild 2).

Question

Tengo un modelo con superficies y barras. L&#228;sst man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die St&#228;be in ihrer Ursprungsposition.Die St&#228;be sind aber mit den Fl&#228;chen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. &#191;Cu&#225;l es el problema?

Accepted Answer

Para evitar una visualizaci&#243;n confusa, las deformaciones de la barra solo se muestran como l&#237;neas en la configuraci&#243;n predeterminada.Im Projekt-Navigator - Zeigen kann die Darstellung so angepasst werden, dass die Stabverformungen auch als gerenderte Querschnitte angezeigt werden (Bild 1).Des Weiteren ist es im "Zeigen"-Navigator m&#246;glich, das unverformte Modell auszublenden, um nur die Verformungen zu betrachten (Bild 2).

Visualización de deformaciones de barras

Tengo un modelo con superficies y barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition. Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. ¿Cuál es el problema?
