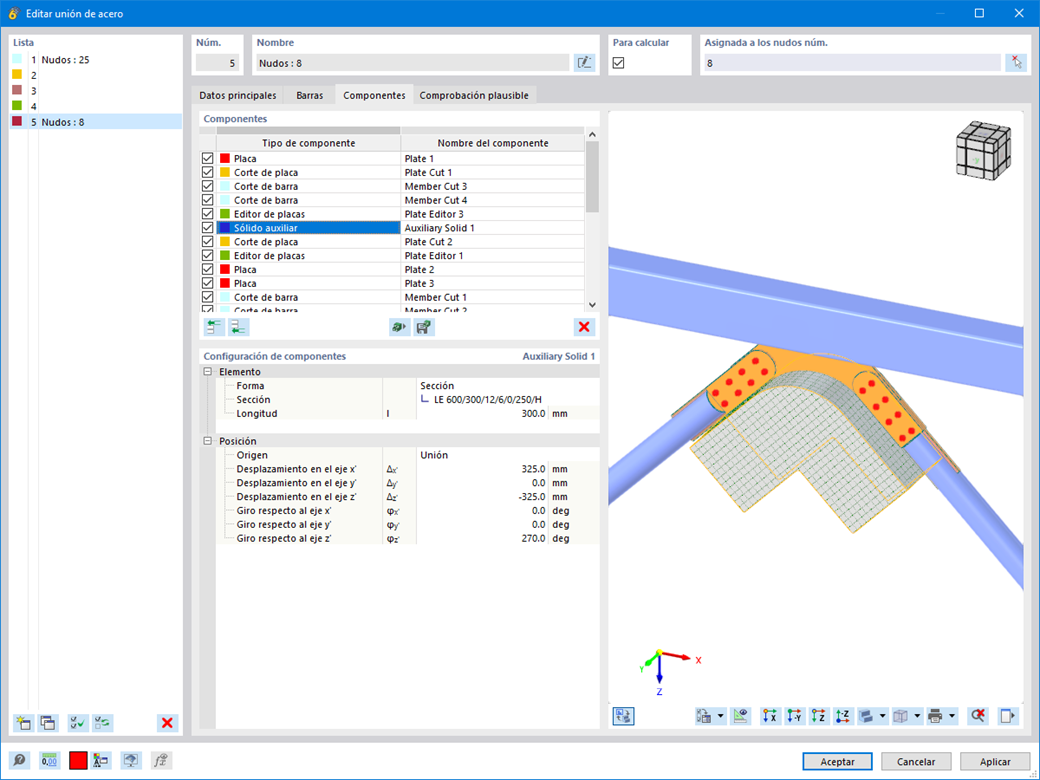

En el complemento Uniones de acero, puede realizar cortes precisos en placas y componentes estructurales utilizando el componente Sólido auxiliar. Dentro de este componente, puede usar las formas de un cajón, un cilindro o cualquier sección como objeto auxiliar.
Ir al vídeo explicativoComponente "Sólido auxiliar"
Enlaces
¿Tiene alguna pregunta?
![La rigidez de la conexión de acero y su influencia en el cálculo estructural](/es/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
Comprender la rigidez de las conexiones de acero es crucial en el diseño estructural. A menudo, las conexiones se tratan como estrictamente articuladas o rígidas, pero esto puede conducir a diseños poco económicos o incluso peligrosos. Explore cómo el complemento Uniones de acero de Dlubal Software para RFEM ayuda a verificar la rigidez de las conexiones y el momento resistente, asegurando diseños más seguros y económicos.
![La estructura de soporte](/es/webimage/040038/3505659/1_Tragkonstruktion.jpg?mw=512&hash=b2147bfe692511de7b1da8159becc11136d10522)
En este artículo, se modela y calcula una unión de solape de una correa ZL en una cubierta a un agua utilizando el complemento Uniones de acero, y se compara con la tabla de capacidad de carga del fabricante.
![Ejecución del cálculo de uniones de acero](/es/webimage/030019/3325612/Calculo_de_uniones_de_acero.png?mw=512&hash=f663d3f1c101ec2568ab0cec0e1e9967f019f74d)
La ventaja del complemento RFEM 6 Steel Joints es que puede analizar las conexiones de acero utilizando un modelo de EF para el cual el modelado se ejecuta de forma totalmente automática en segundo plano. La entrada de los componentes de la junta de acero que controlan el modelado se puede realizar definiendo los componentes manualmente o utilizando las plantillas disponibles en la biblioteca. El último método se incluye en un artículo anterior de la base de conocimientos titulado "Definición de componentes de uniones de acero mediante la biblioteca". La definición de parámetros para el cálculo de uniones de acero es el tema del artículo de la base de conocimientos "Diseño de uniones de acero en RFEM 6" .
![Editar unión de acero](/es/webimage/030012/3272726/1._Steel_Joint.png?mw=512&hash=1dac5a5280780ec7f5c77fa1f5bda2f347d4c0ba)
Las conexiones de acero en RFEM 6 están definidas como un conjunto de componentes. En el nuevo complemento Uniones de acero, están disponibles componentes básicos de aplicación universal (placas, soldaduras, planos auxiliares) para introducir situaciones de conexión complejas. Los métodos con los que se pueden definir las conexiones se consideran en dos artículos anteriores de la base de conocimientos: "Un enfoque nuevo para el diseño de uniones de acero en RFEM 6" y "Definición de componentes de uniones de acero utilizando la biblioteca".
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
![Característica 002688 | Componente "Sólido auxiliar"](/es/webimage/044430/3641348/Solido_auxiliar.png?mw=512&hash=c0e8649aeccedf79f91d46098a3f24f3888f226c)
En el complemento Uniones de acero, puede realizar cortes precisos en placas y componentes estructurales utilizando el componente Sólido auxiliar. Dentro de este componente, puede usar las formas de un cajón, un cilindro o cualquier sección como objeto auxiliar.
