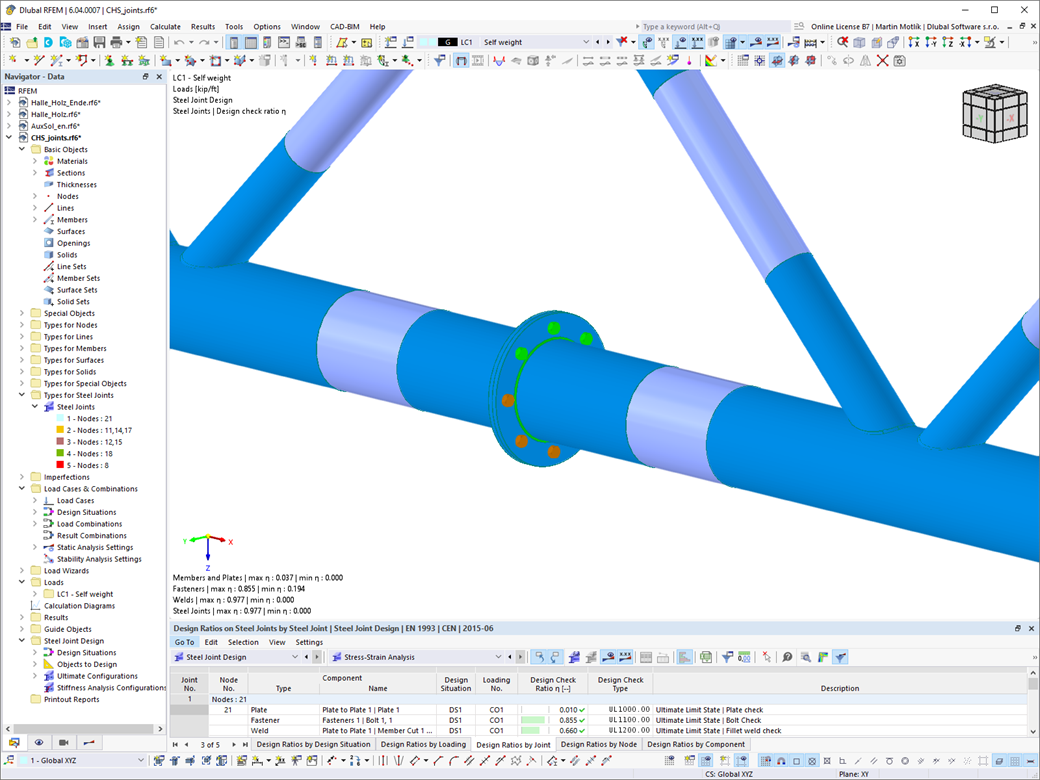

En el Uniones de acero haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.
Es posible conectar las secciones circulares entre sí o con componentes estructurales planos. Los redondeos de secciones estándar y de paredes delgadas también se pueden conectar con una soldadura.
Ir al vídeo explicativo
Seminario web
Característica del producto
Característica del producto
Característica del producto
Característica del producto
Característica del producto
Característica del producto
En el Uniones de acero haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.
Es posible conectar las secciones circulares entre sí o con componentes estructurales planos. Los redondeos de secciones estándar y de paredes delgadas también se pueden conectar con una soldadura.
Ir al vídeo explicativo
En el Uniones de acero können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
La rigidez inicial Sj,ini es un parámetro decisivo para evaluar si una conexión se puede caracterizar como rígida, no rígida o articulada.
En el complemento "Uniones de acero", puede calcular las rigideces iniciales Sj,ini según el Eurocódigo (EN 1993-1-8 Apartado 5.2.2) y AISC (AISC 360-16 Cl. E3.4) en relación con los esfuerzos internos N, My y/o Mz.
La transferencia automática opcional de rigideces iniciales permite una transferencia directa como rigideces de articulación en extremo de barra en RFEM. Luego, se vuelve a calcular toda la estructura y los esfuerzos internos resultantes se adoptan automáticamente como cargas en el cálculo y diseño de los modelos de conexión.
Este proceso de iteración automatizado elimina la necesidad de exportar e importar manualmente los datos, reduciendo la cantidad de trabajo y minimizando las posibles fuentes de error.
Vídeo explicativo: Cálculo de la rigidez inicial Sj,ini
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Complemento
El complemento Uniones de acero para RFEM le permite analizar conexiones de acero utilizando un modelo de elementos finitos. El modelo de elementos finitos se genera automáticamente en segundo plano y se puede controlar mediante la introducción simple y familiar de los componentes.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
