Después de generar las cargas, puede comprobar los resultados en tablas organizadas de forma clara. La salida incluye toda la información sobre los casos de carga generados y las cargas debidas al peso propio, la carga de viento y la carga de hielo. Todas las cargas se detallan en objetos estructurales y equipos.
![Centro de Dlubal | Bloques](/es/webimage/028609/3237291/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Anlegen der Querschnitte](/es/webimage/008719/2148801/01-es.png?mw=512&hash=f005d452a9476679f5473fb96db4a9c81ac706e4)
![Definición de los nudos 1 a 4](/es/webimage/008816/795263/01-es.png?mw=512&hash=f005d452a9476679f5473fb96db4a9c81ac706e4)
![Generierte Windlasten auf Antennen](/es/webimage/007033/1589950/000276-es-png-png.png?mw=512&hash=8dc743cea927778330e2ad1a60923e734ae72014)
Las cargas generadas se pueden transferir fácilmente a RFEM/RSTAB para superponer otros casos de carga. Los datos completos del módulos formarán parte del informe de RFEM/RSTAB.
Es posible seleccionar de manera selectiva tanto el contenido del informe como la profundidad de la edición.

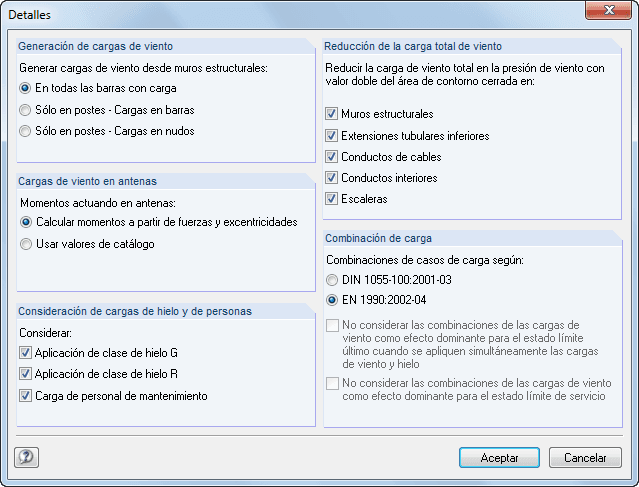

![Detalles](/es/webimage/007032/1589918/000275-es-png-png.png?mw=512&hash=57f4d489b6cfd935501d472704cc3887967850ac)
Después de generar las cargas, puede comprobar los resultados en tablas organizadas de forma clara. La salida incluye toda la información sobre los casos de carga generados y las cargas debidas al peso propio, la carga de viento y la carga de hielo. Todas las cargas se detallan en objetos estructurales y equipos.
El módulo adicional RF-/TOWER Loading cumple con los requerimientos de las normas EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 y DIN V 4131:2008-09. Estas normas incluyen especificaciones de cargas muertas, de viento, de mantenimiento/técnicas y de hielo (ISO 12494 o DIN 1055-5), así como cargas variables. Las especificaciones normalizadas están predefinidas o disponibles en las bibliotecas.
Para la generación de cargas de viento según el Eurocódigo, están disponibles los Anejos Nacionales (AN) de los siguientes países:
-
DIN EN 1991-1-4 (Alemania)
-
CSN EN 1994-1-4 (República Checa)
-
NA to CYS EN 1991-1-4 (Chipre)
-
DK EN 1991-1-4 (Dinamarca)
-
NBN EN 1991-1-4 (Bélgica)
-
NEN EN 1991-1-4 (Países Bajos)
-
NF EN 1991-1-4 (Francia)
-
SFS-EN 1991-1-4 (Finlandia)
-
SIST EN 1991-1-4 (Eslovenia)
-
SR EN 1991-1-4 (Rumanía)
-
SS EN 1991-1-4 (Singapur)
-
SS-EN 1991-1-4 (Suecia)
-
STN EN 1991-1-4 (Eslovaquia)
-
UNI EN 1991-1-4 (Italia)
Es posible crear situaciones de cargas individuales: Puede establecer la presión del viento, la dirección del viento o las cargas de hielo manualmente, o importarlas desde tablas.
![Módulo adicional RF-/TOWER Loading para RFEM/RSTAB | Generación de cargas de viento, hielo y sobrecargas de uso para torres de celosía](/es/webimage/002852/2988795/172_Mast_(C)Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Consideración del peso propio de una torre, incluyendo el equipamiento
- Distribución de la carga de viento para las caras de la torre expuestas y ocultas al viento, o definida por el usuario
- Determinación de cargas de viento aplicadas a la torre y al equipamiento, especialmente para estructuras propensas a la vibración (factor de ráfaga)
- Asignación de cargas superficiales o puntuales a las plataformas
- Opción de reducir la carga de viento total seleccionando objetos singulares
- Determinación de cargas de hielo para clases de hielo G y R con espesor de hielo predefinido y longitud de incremento de hielo unidireccional
- Generación de casos de carga variables con cargas superficiales y de personas
